Omschrijving

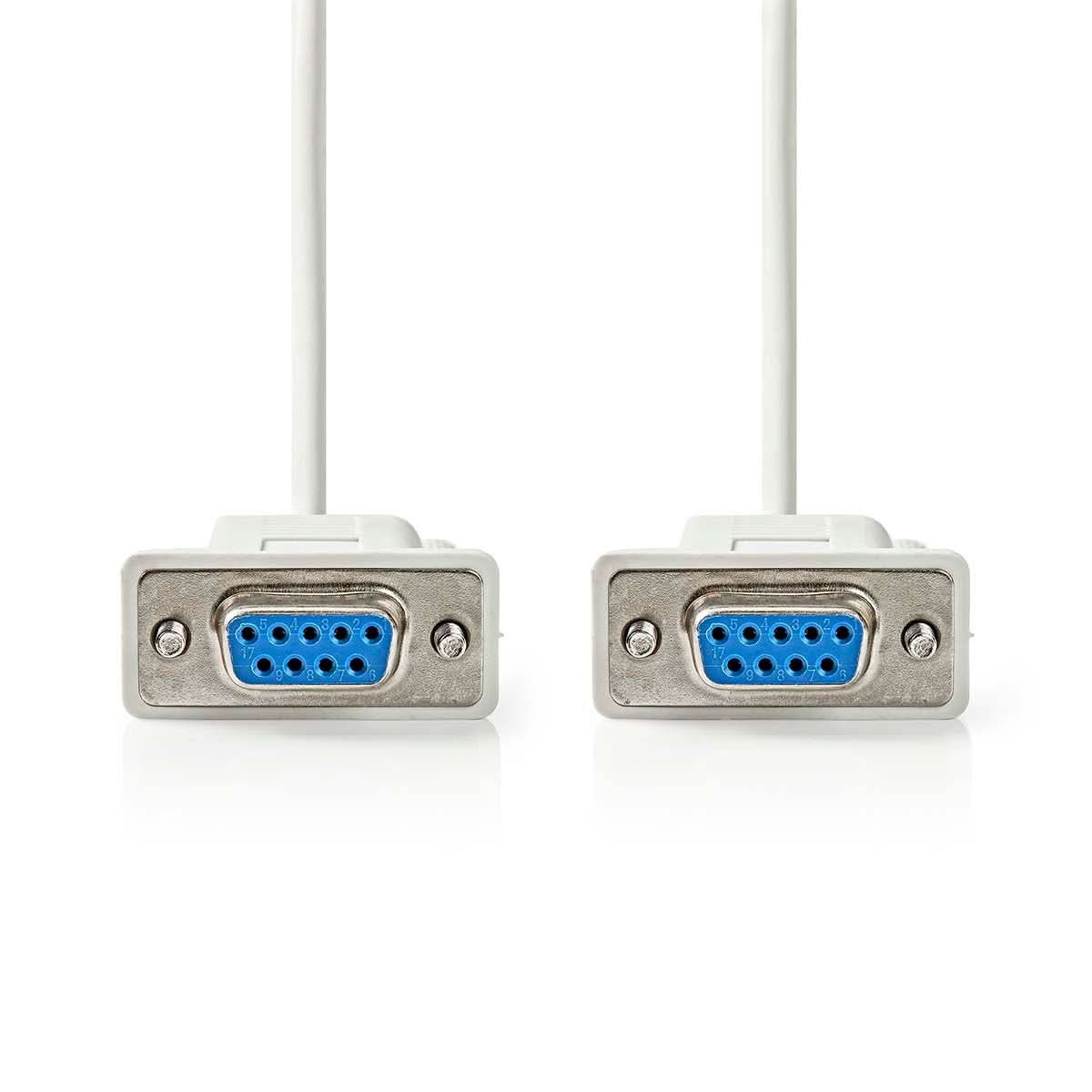

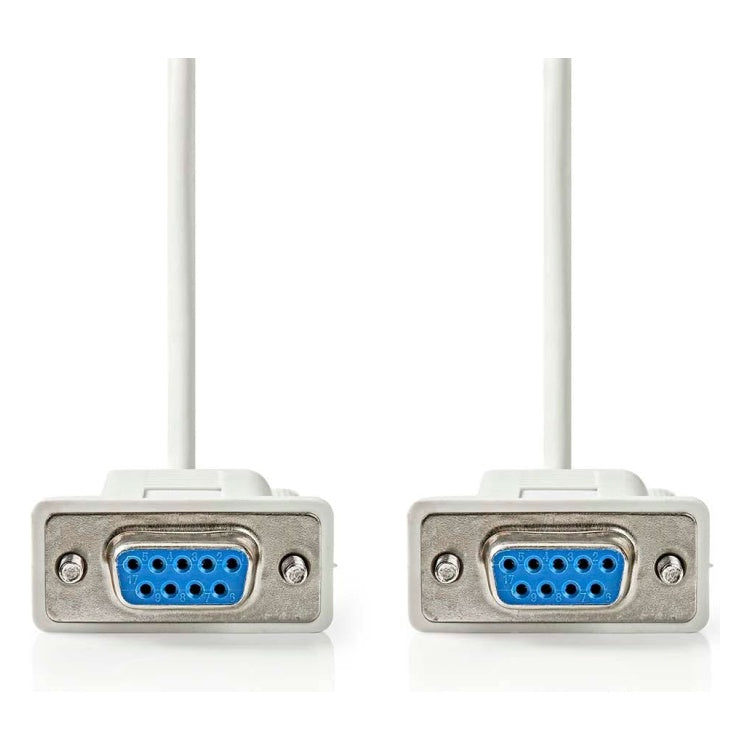

Deze 9-pins RS-232 nullmodemkabel is ideaal om een directe verbinding te maken tussen twee computers of andere apparaten met een RS-232 poort. Dankzij de nullmodemconfiguratie is geen aparte host of apparaat nodig: beide kanten kunnen direct met elkaar communiceren.
Sub-D Connectoren
De kabel is uitgerust met 9-pins SUB-D connectoren (ook wel D-Sub of D-Subminiatuur genoemd). SUB-D connectoren worden veel gebruikt in computersystemen en industriële apparaten. Ze zijn genummerd volgens het aantal pinnen:
- 9 pinnen = E
- 15 pinnen = A
- 25 pinnen = B
- 37 pinnen = C
- 50 pinnen = D
Daarnaast wordt aangegeven of het een mannelijke (M) of vrouwelijke (F) connector is. Voor deze kabel geldt dus DB9F naar DB9F (vrouwelijk).
Nullmodemkabel met Gedeeltelijke Handshaking
Bij deze kabel worden enkele pinnen kruislings aangesloten zodat de apparaten direct gegevens kunnen uitwisselen. De kabel ondersteunt gedeeltelijke handshaking, waardoor hardware flow control mogelijk is en data betrouwbaar wordt verzonden bij hogere snelheden. Dit is vooral handig voor DTE/DCE compatibele apparaten die gebruikmaken van RTS/CTS of DTR/DSR signaling.
Pinout / Pin Toewijzing
De pinindeling van de kabel is als volgt:
Bovenrij (links naar rechts, pin 1–5):
- Pin 1: –
- Pin 2 ↔ 3: Rx → Tx
- Pin 3 ↔ 2: Tx ← Rx
- Pin 4 ↔ 6: DTR → DSR
- Pin 5: Signal ground
Onderste rij (links naar rechts, pin 6–9):
- Pin 6 ↔ 4: DSR ← DTR
- Pin 7 ↔ 8: RTS → CTS
- Pin 8 ↔ 7: CTS ← RTS
- Pin 9: –
USB naar Serieel
Heeft je systeem geen seriële poort? Gebruik een USB naar serieel converter om de kabel alsnog aan te sluiten op een moderne computer of laptop.
