Wil je het beeld van één apparaat tegelijkertijd op meerdere televisies, monitors of beamers tonen? Dan heb je een HDMI-splitter nodig. Een splitter verdeelt één HDMI-signaal over twee of meer uitgangen. Op alle aangesloten schermen verschijnt in principe hetzelfde beeld en geluid.

HDMI-splitters worden onder andere gebruikt in winkels, horecagelegenheden, vergaderruimten, klaslokalen en woningen. Je kunt bijvoorbeeld één tv-ontvanger op twee televisies aansluiten of een presentatie gelijktijdig op een monitor en beamer laten zien.

Bij het kiezen moet je letten op het aantal uitgangen, de maximale resolutie, verversingssnelheid, HDMI-functies en de eigenschappen van de aangesloten schermen. In deze blog lees je hoe een HDMI-splitter werkt en welke uitvoering bij jouw situatie past.

Wat is een HDMI-splitter?

Een HDMI-splitter is een actief verdeelapparaat met één HDMI-ingang en meerdere HDMI-uitgangen. De ingang wordt aangesloten op de bron, zoals een computer, mediaspeler, spelcomputer of televisieontvanger. Op de uitgangen sluit je de schermen aan.

Veelvoorkomende uitvoeringen zijn:

• Een 1x2 HDMI-splitter met één ingang en twee uitgangen

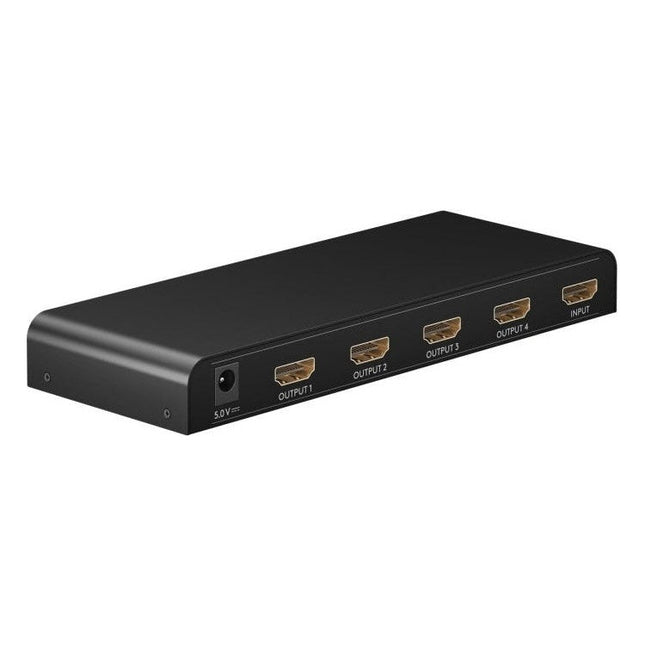

• Een 1x4 HDMI-splitter met één ingang en vier uitgangen
• Grotere modellen voor professionele beeldverdeling

Een 1x2-splitter betekent dus niet dat je twee apparaten als bron kunt aansluiten. Het eerste getal geeft het aantal ingangen aan en het tweede getal het aantal uitgangen.

Geeft een HDMI-splitter verschillend beeld op twee monitors?

Nee, een normale HDMI-splitter kopieert één videosignaal. Alle aangesloten schermen tonen daardoor hetzelfde beeld. Dit wordt ook wel spiegelen of dupliceren genoemd.

Een splitter is niet geschikt om het bureaublad van een computer over twee schermen uit te breiden. Voor een uitgebreid bureaublad moet de computer twee afzonderlijke beeldsignalen uitsturen. Dat kan bijvoorbeeld via twee HDMI-uitgangen, DisplayPort, USB-C met video-ondersteuning of een geschikt dockingstation.

Sluit je twee monitors via een splitter op één HDMI-uitgang aan, dan ziet de computer deze doorgaans als één beeldscherm. Beide monitors ontvangen hetzelfde signaal en kunnen geen afzonderlijke programma’s of vensters tonen.

Wat is het verschil tussen een HDMI-splitter en HDMI-switch?

Een HDMI-switch doet vrijwel het tegenovergestelde van een splitter. Met een switch sluit je meerdere bronnen aan op één scherm. Je kunt vervolgens kiezen welk apparaat op de televisie of monitor wordt weergegeven.

Het verschil is eenvoudig:

• HDMI-splitter: één bron naar meerdere schermen
• HDMI-switch: meerdere bronnen naar één scherm

Een switch is bijvoorbeeld handig wanneer je televisie te weinig HDMI-ingangen heeft voor een spelcomputer, mediaspeler en tv-ontvanger. Een splitter gebruik je juist wanneer je het signaal van één van deze apparaten op meerdere schermen wilt tonen.

Er bestaan ook HDMI-matrixschakelaars. Een matrix heeft meerdere ingangen en meerdere uitgangen. Hiermee kun je per scherm kiezen welke bron wordt weergegeven. Een matrix is uitgebreider en doorgaans duurder dan een eenvoudige splitter.

Heb je een actieve HDMI-splitter nodig?

Voor een betrouwbare verdeling van een digitaal HDMI-signaal wordt meestal een actieve splitter gebruikt. Deze heeft elektronica die het inkomende signaal ontvangt, verwerkt en opnieuw naar iedere uitgang stuurt.

Een actieve splitter heeft daarom vaak een USB-voedingsaansluiting of losse netadapter. Sluit de voeding altijd aan wanneer dit volgens de handleiding nodig is. Zonder voldoende voeding kan het beeld wegvallen, knipperen of helemaal niet verschijnen.

Er bestaan ook eenvoudige kabels met één HDMI-stekker en twee uitgangen. Zo’n passieve Y-kabel kan een volledig HDMI-signaal meestal niet zelfstandig en betrouwbaar naar twee schermen verdelen. Voor gelijktijdig beeld op meerdere schermen kies je daarom een echte elektronische HDMI-splitter.

Welke resolutie moet de splitter ondersteunen?

De maximale resolutie van de splitter moet minimaal overeenkomen met het signaal dat je wilt doorgeven. Gebruik je een Full HD-bron, dan is ondersteuning voor 1920 x 1080 pixels voldoende. Voor Ultra HD heb je een splitter nodig die 4K ondersteunt.

Let niet alleen op de term 4K. Ook de verversingssnelheid is belangrijk. Een splitter voor 4K bij 30 Hz is niet automatisch geschikt voor 4K bij 60 of 120 Hz.

Controleer onder andere:

• De maximale resolutie
• De maximale verversingssnelheid
• Ondersteuning voor HDR
• De benodigde HDMI-bandbreedte
• Ondersteuning voor de gebruikte kleurdiepte
• Eventuele gamingfuncties zoals VRR

De bron, splitter, schermen en alle HDMI-kabels moeten de gewenste beeldinstelling ondersteunen. Eén ouder onderdeel in de verbinding kan de maximaal bruikbare resolutie of verversingssnelheid beperken.

Wat gebeurt er bij twee verschillende schermen?

Een HDMI-bron bepaalt de beeldinstellingen mede aan de hand van informatie die het aangesloten scherm terugstuurt. Deze informatie wordt EDID genoemd. Daarin staat bijvoorbeeld welke resoluties, verversingssnelheden en audioformaten een scherm ondersteunt.

Bij een splitter zijn meerdere schermen aangesloten die mogelijk verschillende mogelijkheden hebben. De splitter moet daar één bruikbaar signaal voor kiezen. Vaak wordt een instelling gebruikt die door alle aangesloten schermen wordt ondersteund.

Sluit je bijvoorbeeld een 4K-televisie en een Full HD-monitor aan, dan kan de bron terugschakelen naar Full HD. Beide schermen kunnen dat signaal weergeven, maar de 4K-televisie ontvangt dan geen oorspronkelijk 4K-signaal.

Sommige uitgebreidere splitters hebben instellingen voor EDID-beheer of downscaling. Een model met downscaling kan bijvoorbeeld een 4K-signaal naar de ene uitgang sturen en een lagere resolutie voor een Full HD-scherm maken. Controleer altijd of de betreffende splitter deze functie daadwerkelijk ondersteunt.

Wat is HDCP en waarom kan het problemen veroorzaken?

HDCP is een beveiliging voor auteursrechtelijk beschermd digitaal beeldmateriaal. Deze beveiliging kan worden gebruikt door onder andere streamingapparaten, Blu-ray-spelers, tv-ontvangers en spelcomputers.

De bron controleert of alle onderdelen in de HDMI-keten de vereiste HDCP-versie ondersteunen. Dat geldt voor de splitter en de aangesloten schermen. Is een onderdeel niet compatibel, dan kun je een zwart beeld, foutmelding of wegvallende verbinding krijgen.

Controleer daarom bij beschermd 4K-materiaal niet alleen de resolutie, maar ook de ondersteunde HDCP-versie. Een oudere splitter kan normaal computerbeeld wel doorgeven, maar problemen geven zodra je een beveiligde streamingdienst of film start.

Een HDMI-splitter is niet bedoeld om kopieerbeveiliging te verwijderen of te omzeilen. Het apparaat moet het beveiligde signaal juist correct en ondersteund doorgeven.

Kan een HDMI-splitter ook geluid verdelen?

HDMI transporteert zowel beeld als digitaal geluid. Een splitter stuurt daarom normaal gesproken ook het audiosignaal naar alle uitgangen. Wanneer beide televisies ingebouwde luidsprekers hebben, kan het geluid op beide schermen worden afgespeeld.

Ook hier kunnen verschillen tussen de apparaten voor beperkingen zorgen. Ondersteunt het ene scherm alleen stereo en het andere scherm een uitgebreider audioformaat, dan kan de bron kiezen voor het formaat dat beide apparaten begrijpen.

Wil je het geluid afzonderlijk naar een versterker, soundbar of hoofdtelefoon sturen, dan heb je mogelijk een HDMI-audio-extractor nodig. Deze haalt het audiosignaal uit de HDMI-verbinding en biedt bijvoorbeeld een optische of analoge audio-uitgang.

Welke HDMI-kabels heb je nodig?

Naast de splitter heb je meerdere HDMI-kabels nodig. Eén kabel loopt van de bron naar de ingang van de splitter. Voor ieder aangesloten scherm heb je vervolgens een extra kabel nodig.

Voor een 1x2-opstelling zijn dus in totaal drie HDMI-kabels nodig:

1. Een HDMI-kabel van de bron naar de splitter
2. Een HDMI-kabel van de splitter naar het eerste scherm
3. Een HDMI-kabel van de splitter naar het tweede scherm

Gebruik kabels die geschikt zijn voor de gewenste resolutie, verversingssnelheid en kabellengte. Een oudere of onvoldoende geschikte kabel kan beeldstoringen veroorzaken, ook wanneer de splitter zelf de gewenste specificaties ondersteunt.

Bij korte afstanden zijn normale koperen HDMI-kabels meestal geschikt. Voor een zeer lange verbinding kan een actieve of optische HDMI-kabel nodig zijn. Bekijk onze HDMI-kabels voor verschillende lengtes en HDMI-specificaties.

Hoe lang mogen de kabels zijn?

De maximaal betrouwbare afstand hangt af van de gewenste bandbreedte, de kwaliteit van de kabels en de elektronica in de splitter. Een Full HD-signaal is doorgaans eenvoudiger over een lange kabel te versturen dan een signaal met 4K, HDR en een hoge verversingssnelheid.

Gebruik niet automatisch de langst mogelijke kabel. Een kortere kabel geeft meestal meer signaalmarge. Plaats de splitter daarom waar mogelijk centraal tussen de bron en de schermen.

Bij lange kabeltrajecten kun je gebruikmaken van actieve HDMI-kabels, optische HDMI-kabels of een HDMI-extender via een geschikte netwerkkabel. Controleer bij optische en actieve kabels de signaalrichting. Deze kabels hebben vaak een aparte bron- en schermzijde.

Waarvoor kun je een HDMI-splitter gebruiken?

Een HDMI-splitter is geschikt voor situaties waarin hetzelfde beeld gelijktijdig op meerdere plaatsen zichtbaar moet zijn. Voorbeelden zijn:

• Eén tv-ontvanger op twee televisies
• Een presentatie op een monitor en beamer
• Informatieschermen in een winkel of showroom
• Een mediaspeler op meerdere televisies
• Wedstrijden of evenementen op meerdere schermen
• Een camerabeeld op twee controlemonitors
• Een computerbeeld op een lokaal scherm en presentatiescherm

Een splitter maakt geen extra televisiezenders, computerbureaubladen of onafhankelijke videobeelden. Alle uitgangen zijn gekoppeld aan dezelfde HDMI-bron.

HDMI-splitter aansluiten

Het aansluiten van een splitter is meestal eenvoudig:

1. Schakel de bron en schermen bij voorkeur eerst uit.
2. Sluit de HDMI-uitgang van de bron aan op de ingang van de splitter.
3. Sluit ieder scherm met een eigen HDMI-kabel aan op een uitgang.
4. Sluit de USB-voeding of netadapter van de splitter aan.
5. Schakel eerst de schermen en daarna de bron in.
6. Selecteer op ieder scherm de juiste HDMI-ingang.

Krijg je geen beeld, test de verbinding dan eerst met één scherm en korte HDMI-kabels. Controleer vervolgens de ingestelde resolutie, de voeding van de splitter en de compatibiliteit met HDCP.

Welke HDMI-splitter moet je kiezen?

Kies eerst hoeveel schermen je wilt aansluiten. Voor twee schermen heb je een 1x2-splitter nodig. Voor vier schermen kies je een 1x4-uitvoering.

Controleer daarna welke resolutie en verversingssnelheid je wilt gebruiken. Een splitter voor een eenvoudige Full HD-presentatie hoeft niet dezelfde specificaties te hebben als een model voor 4K-films of moderne spelcomputers.

Let ten slotte op EDID, HDCP, audio-ondersteuning, de voeding en eventuele functies zoals downscaling. Vergeet ook niet dat je voor iedere verbinding een geschikte HDMI-kabel nodig hebt.
