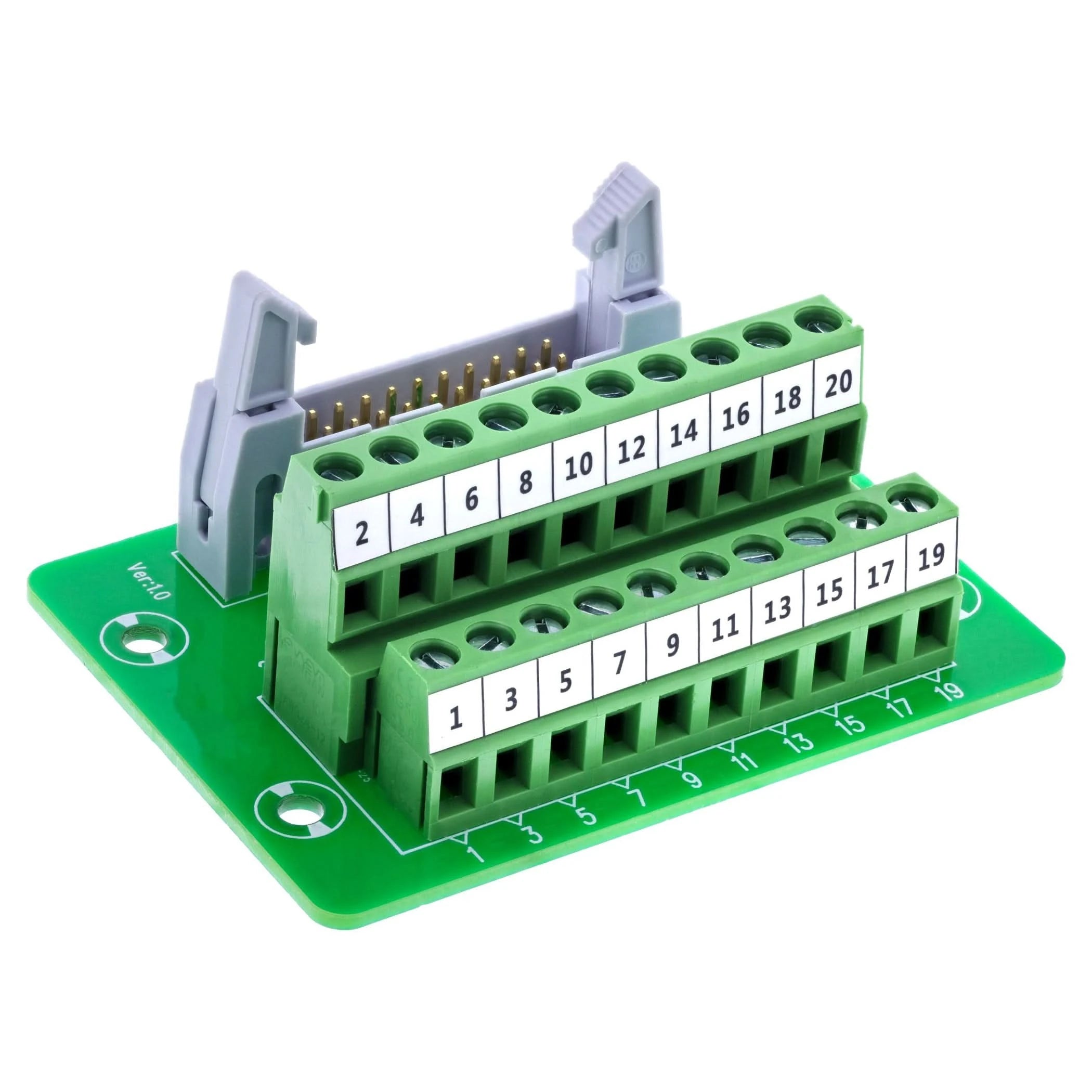

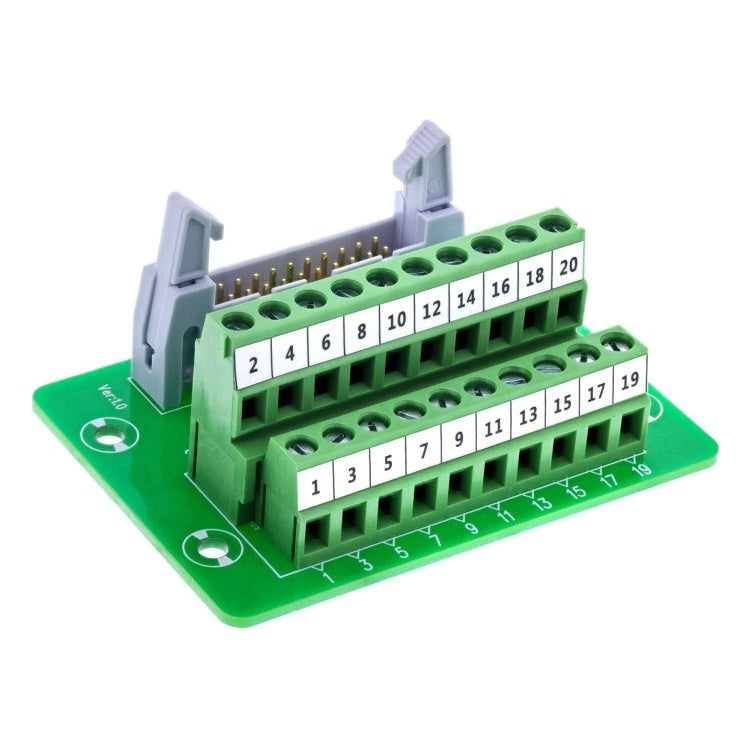

IDC 20 aansluitblok – 20-pins IDC-aansluiting naar 10-polige schroefklem – printplaatuitvoering

Omschrijving

Met dit IDC 20 aansluitblok sluit je signalen van een 20-pins IDC-lintkabel eenvoudig en soldeervrij aan via een 10-polige schroefklem. De adapter is opgebouwd op een compacte printplaat en maakt een overzichtelijke signaalverdeling mogelijk voor testopstellingen, embedded systemen, besturingskasten en prototypeontwikkeling.

De 10-polige schroefklem maakt het aansluiten van draden van 16 tot 26 AWG eenvoudig met een platte schroevendraaier. De duidelijk gemarkeerde aansluitingen zorgen voor een snelle en foutloze installatie, terwijl de EVA-isolatielaag aan de onderzijde extra bescherming biedt bij montage op geleidende oppervlakken.

Technische gegevens

• Producttype: IDC 20 aansluitblok
• Connector: 20-pins IDC-aansluiting (2×10)
• Steek IDC-connector: 2,54 mm
• Aansluittechniek: 10-polige schroefklem met drukplaat
• Steek schroefklem: 5,0 mm
• Signaaltoewijzing: GND, D0 t/m D7 (afhankelijk van de toepassing)
• Geschikte draaddikte: 16–26 AWG
• Benodigd gereedschap: Platte schroevendraaier ≤ 2,5 mm
• Nominale stroom: 0,8 A per pin
• Maximale bedrijfsspanning: 100 V tussen twee signalen
• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC
• Maximale geleiderweerstand: 5 Ω
• Bedrijfstemperatuur: -10 °C tot +70 °C
• Isolatie: EVA-isolatielaag aan de onderzijde

Dit IDC 20 aansluitblok biedt een betrouwbare en overzichtelijke oplossing voor het aansluiten van IDC-lintkabels op schroefklemmen en is ideaal voor testopstellingen, embedded systemen, prototypeontwikkeling, industriële automatisering en besturingssystemen.
