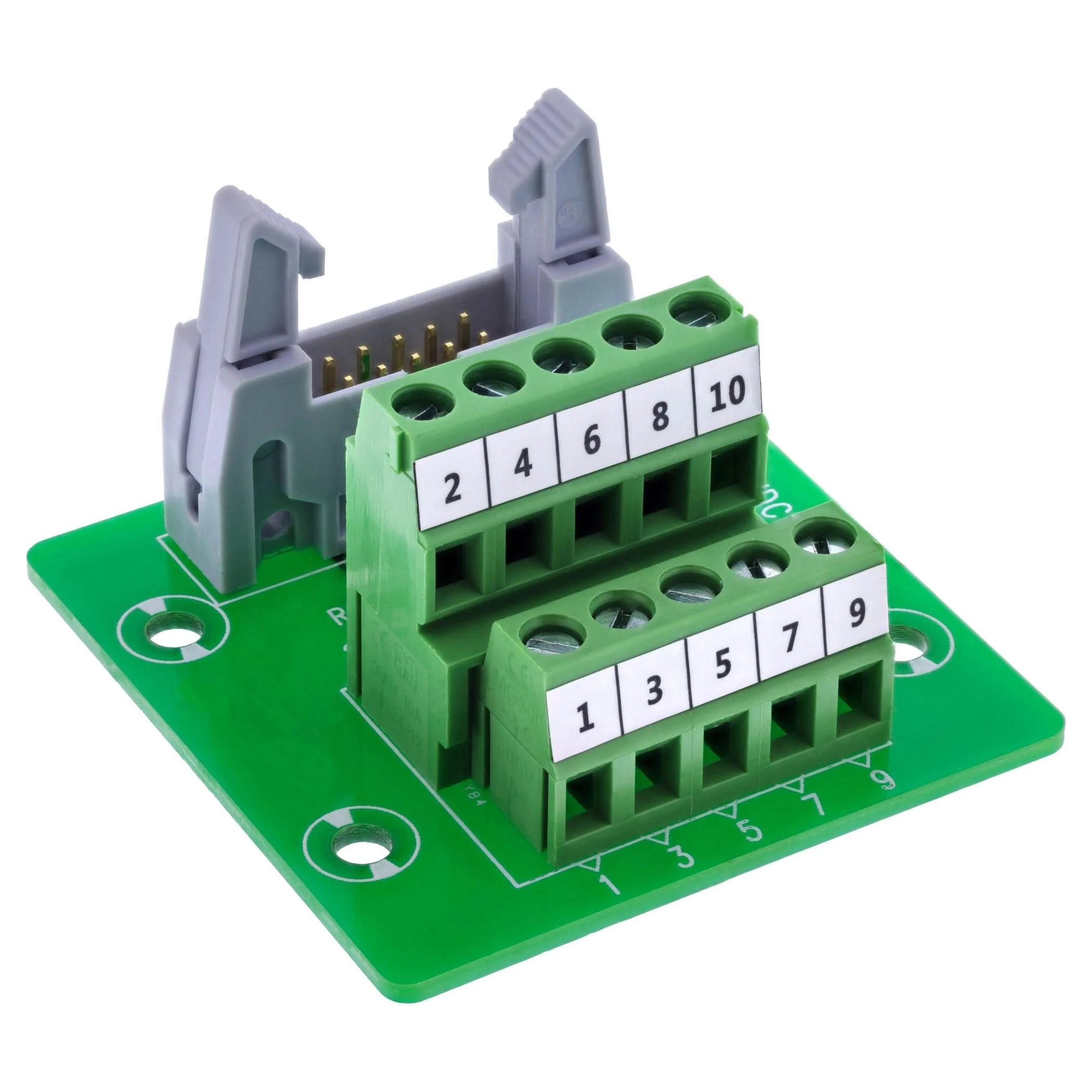

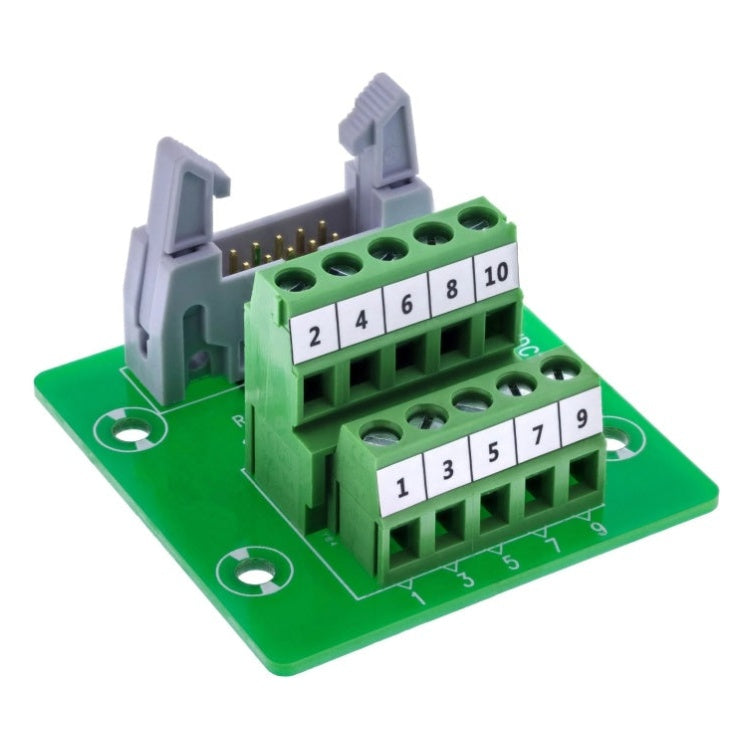

IDC 10 aansluitblok – IDC 10-polige contactdoos naar 5-polig schroefklemmenblok

Met dit IDC 10 aansluitblok sluit je signalen eenvoudig aan tussen een 10-polige IDC-lintkabel en een 5-polig schroefklemmenblok. Dankzij de schroefklemmen met drukplaat kunnen losse aders snel en soldeervrij worden aangesloten.

De adapter is opgebouwd op een compacte printplaat en is daardoor eenvoudig te integreren in schakelkasten, testopstellingen, embedded systemen en andere industriële toepassingen. De gestandaardiseerde 10-polige IDC-interface (2×5) zorgt voor een overzichtelijke en betrouwbare signaaloverdracht.

Technische gegevens

• Producttype: IDC 10 aansluitblok
• Connector: 10-polige IDC-contactdoos (2×5)
• Steekmaat IDC: 2,54 mm
• Aansluittechniek: schroefklem met drukplaat
• Aantal schroefklemmen: 5
• Steekmaat schroefklemmen: 5,0 mm
• Geschikte draaddikte: 16–26 AWG
• Benodigd gereedschap: platte schroevendraaier ≤ 2,5 mm
• Nominale stroom: 1 A per aansluiting
• Maximale bedrijfsspanning: 100 V tussen twee signalen
• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC
• Maximale geleiderweerstand: 5 Ω
• Bedrijfstemperatuur: -10 °C tot +70 °C
• Isolatie: EVA-isolatielaag aan de onderzijde
• Afmetingen: ca. 51 × 50 × 29 mm (L × B × H)

Geschikt voor het aansluiten van IDC-lintkabels op schroefklemmen in industriële automatisering, embedded systemen, meet- en testopstellingen, besturingssystemen en prototype-omgevingen. Dankzij de combinatie van een 10-polige IDC-interface en een 5-polig schroefklemmenblok is een snelle, overzichtelijke en betrouwbare bekabeling mogelijk zonder te solderen.
