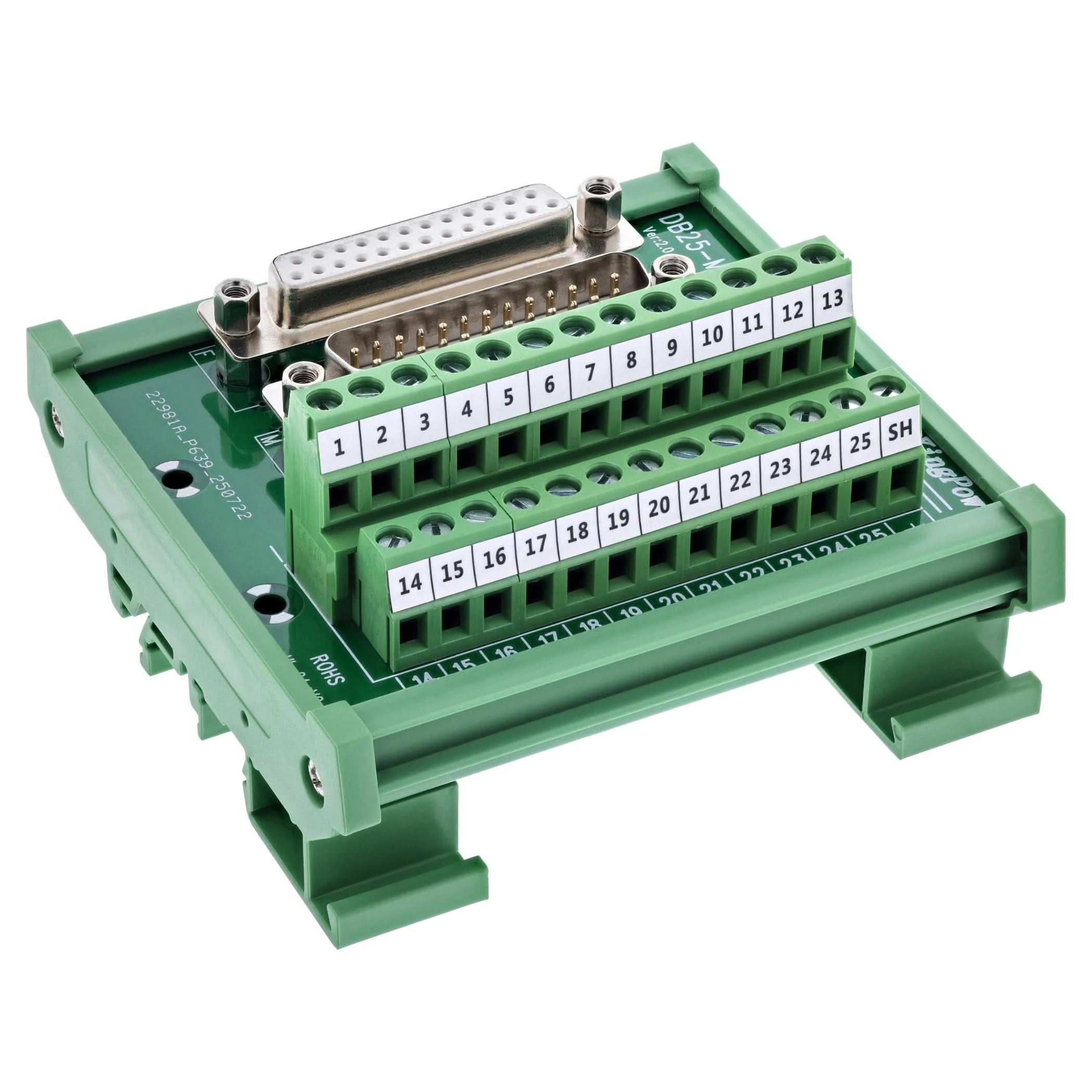

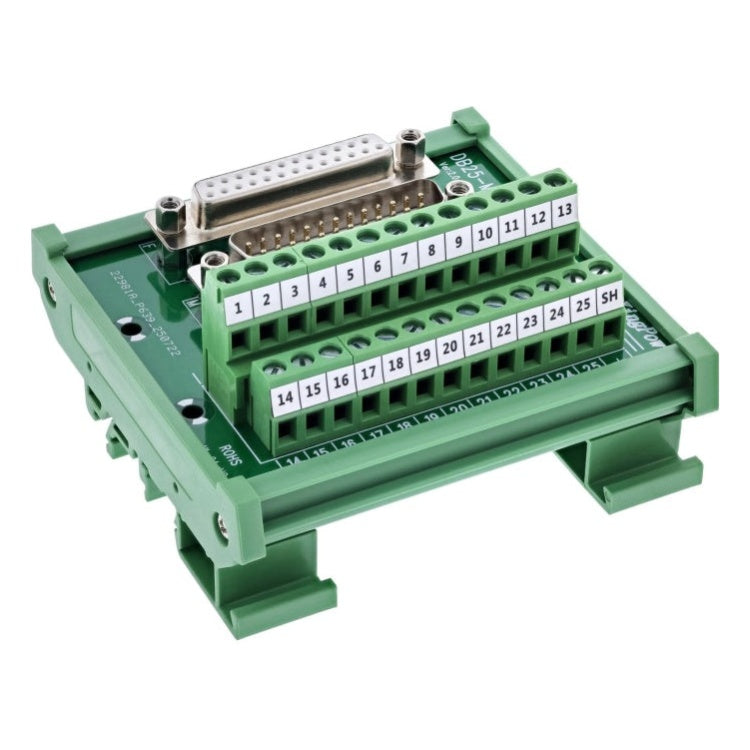

D-Sub 25 aansluitblok – stekker/bus – schroefklem – DIN-rail

Omschrijving

Met dit D-Sub 25 aansluitblok sluit je signalen eenvoudig en overzichtelijk aan via een 25-polige D-Sub stekker én contactdoos. Dankzij de combinatie van een mannelijke en vrouwelijke D-Sub 25 aansluiting is de module ideaal als doorvoer, signaalverdeler of aansluitpunt binnen industriële installaties.

De schroefklemmen met drukplaat maken een snelle, soldeervrije aansluiting van aders van 18 tot 26 AWG mogelijk. De geïntegreerde DIN-railclip zorgt voor een eenvoudige montage in schakelkasten en verdeelkasten, terwijl de robuuste behuizing geschikt is voor langdurig professioneel gebruik.

Technische gegevens

• Producttype: D-Sub 25 aansluitblok
• D-Sub interfaces:
  • 1x D-Sub 25 stekker (mannelijk)
  • 1x D-Sub 25 contactdoos (vrouwelijk)
• Connectorvergrendeling: UNC #4-40
• Aansluittechniek: schroefklem met drukplaat
• Geschikte draaddikte: 18–26 AWG
• Benodigd gereedschap: platte schroevendraaier ≤ 2,5 mm
• Nominale stroom: 0,7 A per aansluiting
• Maximale bedrijfsspanning: 100 V tussen twee signalen
• Isolatieweerstand: ≥ 10 MΩ bij 300 V DC
• Bedrijfstemperatuur: -20 °C tot +105 °C
• Isolatie: EVA-isolatielaag aan de onderzijde
• Montage: DIN-rail
• Afmetingen: ca. 88 × 87 × 51 mm (B × H × D)

Geschikt voor het aansluiten, doorverbinden en verdelen van signalen via een 25-polige D-Sub interface in schakelkasten, PLC-systemen, industriële automatisering, machinebesturingen, meet- en testapparatuur, laboratoria en serviceomgevingen. Dankzij de combinatie van een stekker en contactdoos is deze module bijzonder geschikt als doorvoer- of signaalverdeelpunt.
