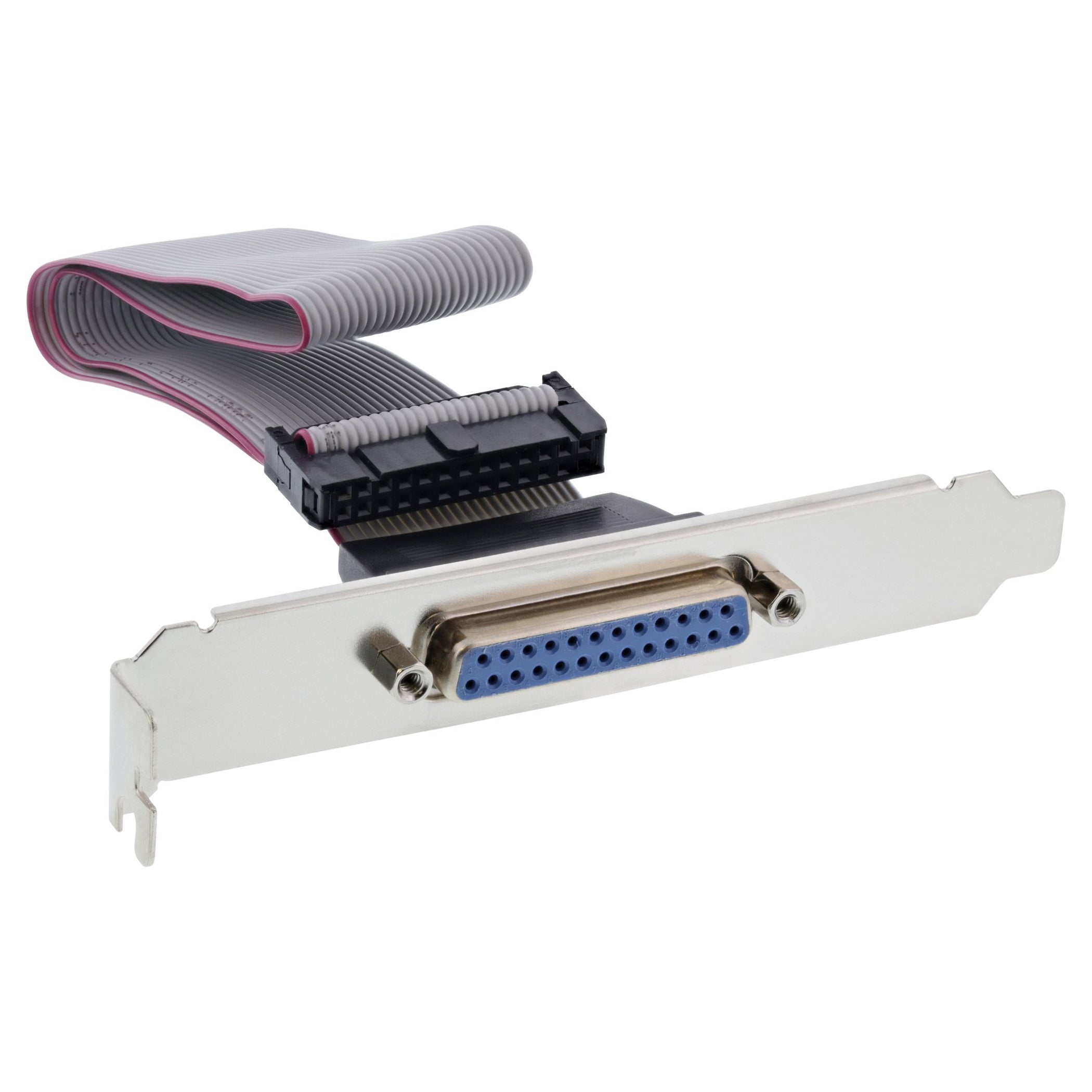

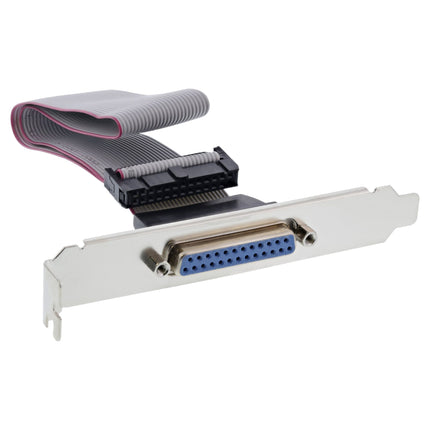

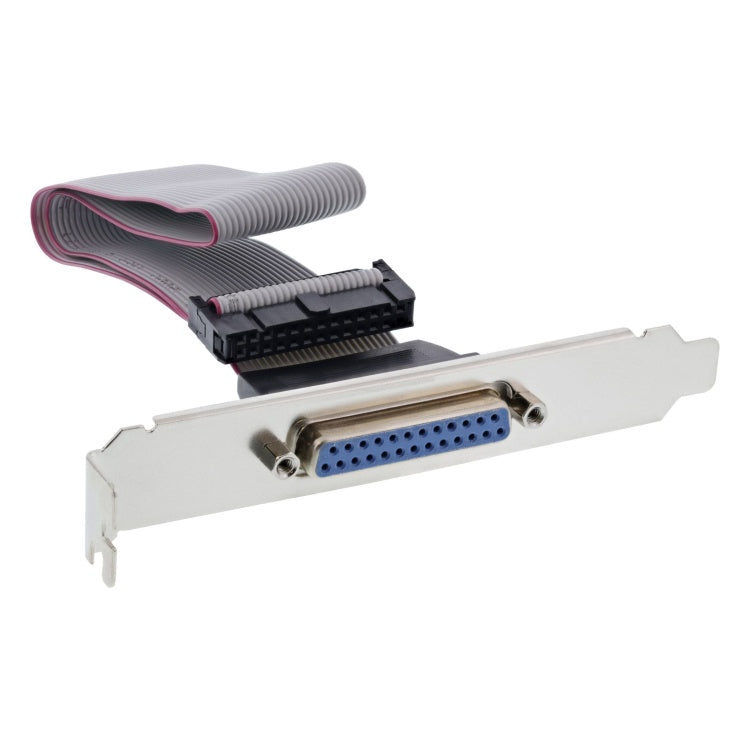

50 cm Slotplaatje met DB25 parallelle poort – DB25 vrouwelijk naar 26-pins interne header

Met dit slotplaatje voeg je eenvoudig een parallelle poort (LPT) toe aan de achterzijde van een pc-behuizing. De bracket wordt aangesloten op een interne 26-pins parallelle header van het moederbord en biedt een externe 25-pins Sub-D (DB25) vrouwelijke aansluiting voor het verbinden van compatibele randapparatuur.

Dankzij de vaste pinconfiguratie worden de signalen rechtstreeks doorgelust tussen de interne header en de externe DB25-connector. De kabellengte van 50 centimeter biedt voldoende flexibiliteit voor een nette en overzichtelijke installatie in de behuizing.

Technische gegevens

• Producttype: Slotplaatje met parallelle poort
• Externe aansluiting: DB25 / 25-pins Sub-D vrouwelijk
• Interne aansluiting: 26-pins IDC-connector (vrouwelijk)
• Kabellengte: 50 centimeter
• Montage: standaard uitbreidingssleuf
• Pin 26: niet aangesloten

Pinbezetting (IDC → DB25)

• 1 → 1
• 2 → 14
• 3 → 2
• 4 → 15
• 5 → 3
• 6 → 16
• 7 → 4
• 8 → 17
• 9 → 5
• 10 → 18
• 11 → 6
• 12 → 19
• 13 → 7
• 14 → 20
• 15 → 8
• 16 → 21
• 17 → 9
• 18 → 22
• 19 → 10
• 20 → 23
• 21 → 11
• 22 → 24
• 23 → 12
• 24 → 25
• 25 → 13
• 26 → niet aangesloten

Toepassing

Geschikt voor het aansluiten van parallelle printers, industriële controllers, programmeerapparatuur, meetinstrumenten en andere apparatuur die gebruikmaakt van een DB25 parallelle aansluiting via een interne moederbordheader.
