Omschrijving

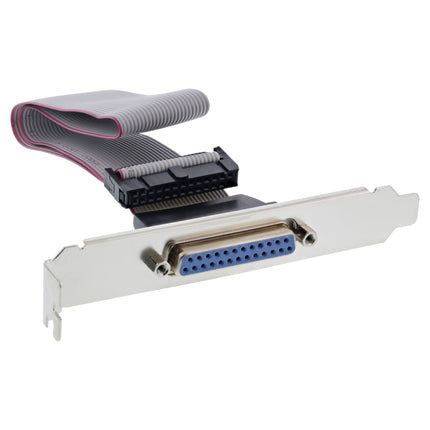

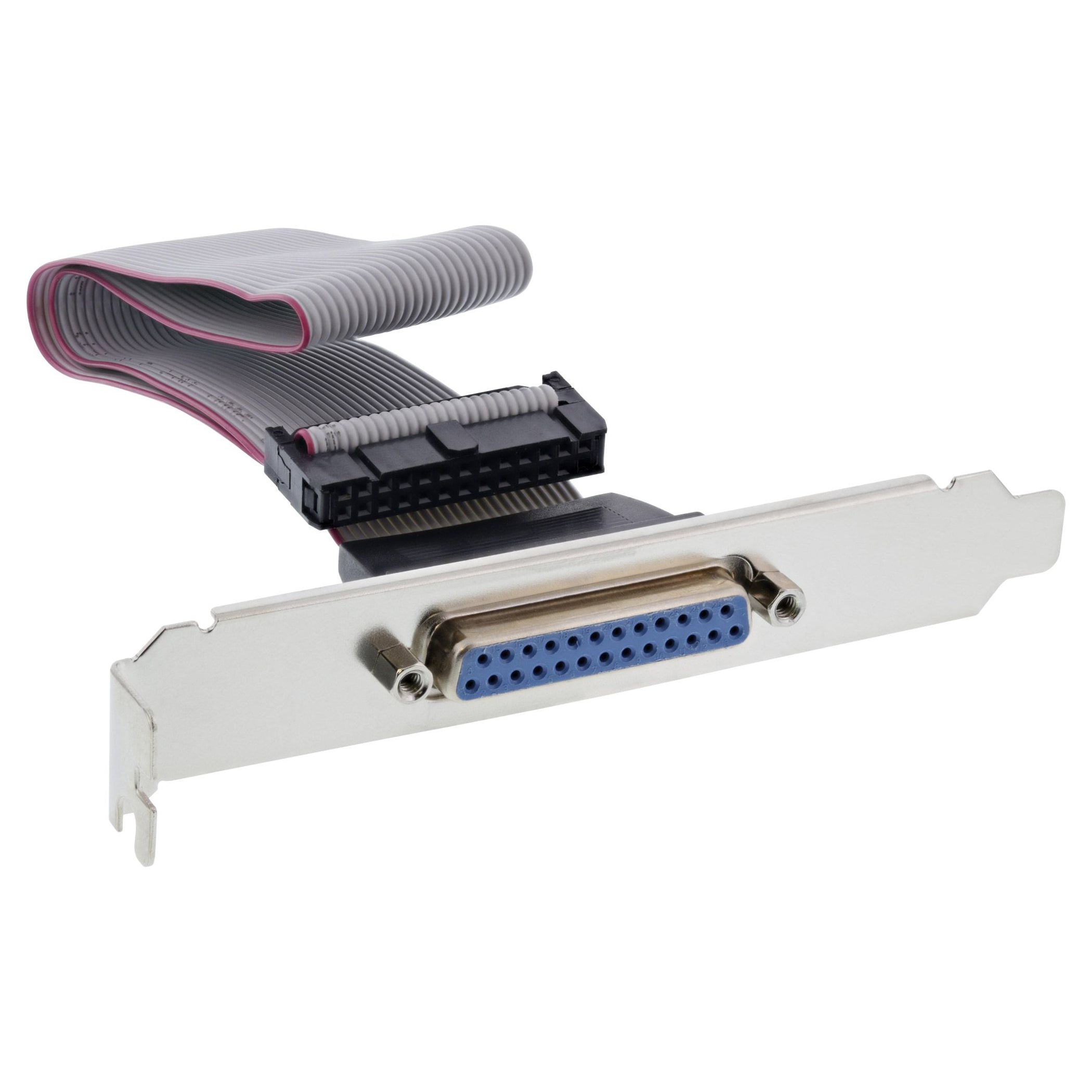

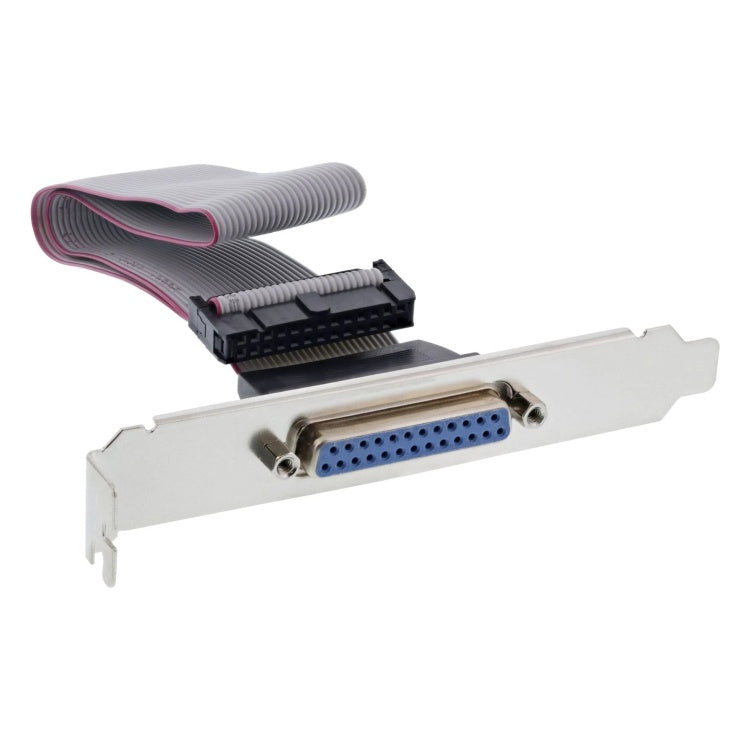

Met dit slotplaatje voeg je eenvoudig een parallelle poort (LPT) toe aan de achterzijde van een pc-behuizing. De bracket wordt aangesloten op een interne 26-pins parallelle header van het moederbord en biedt een externe 25-pins Sub-D (DB25) vrouwelijke aansluiting voor het verbinden van compatibele randapparatuur.
Dankzij de vaste pinconfiguratie worden de signalen rechtstreeks doorgelust tussen de interne header en de externe DB25-connector. De kabellengte van 35 centimeter biedt voldoende flexibiliteit voor een nette en overzichtelijke installatie in de behuizing.
Technische gegevens
- Producttype: Slotplaatje met parallelle poort
- Externe aansluiting: DB25 / 25-pins Sub-D vrouwelijk
- Interne aansluiting: 26-pins IDC-connector (vrouwelijk)
- Kabellengte: 35 centimeter
- Montage: standaard uitbreidingssleuf
- Pin 26: niet aangesloten
Pinbezetting (IDC → DB25)
- 1 → 1
- 2 → 14
- 3 → 2
- 4 → 15
- 5 → 3
- 6 → 16
- 7 → 4
- 8 → 17
- 9 → 5
- 10 → 18
- 11 → 6
- 12 → 19
- 13 → 7
- 14 → 20
- 15 → 8
- 16 → 21
- 17 → 9
- 18 → 22
- 19 → 10
- 20 → 23
- 21 → 11
- 22 → 24
- 23 → 12
- 24 → 25
- 25 → 13
- 26 → niet aangesloten
Toepassing
Geschikt voor het aansluiten van parallelle printers, industriële controllers, programmeerapparatuur, meetinstrumenten en andere apparatuur die gebruikmaakt van een DB25 parallelle aansluiting via een interne moederbordheader.
