Omschrijving
Deze adapter zet een 3.5mm jack stekker om in een 4-pins aansluitblok, ook wel terminal block genoemd. Met deze adapter kan een audio-apparaat met losse, afgestripte draden worden verbonden met een 4-pins 3.5mm jack stekker. De losse draden worden hierbij door middel van schroefjes in de terminal block vastgeklemd. De adapter is ideaal voor de hobbyist, om b.v. een snelle setup te maken voor het testen van audio-apparatuur.
Omdat deze adapter over een vierde pin beschikt, is deze ook geschikt om b.v. een microfoonlijn bij de aansluiting toe te voegen.

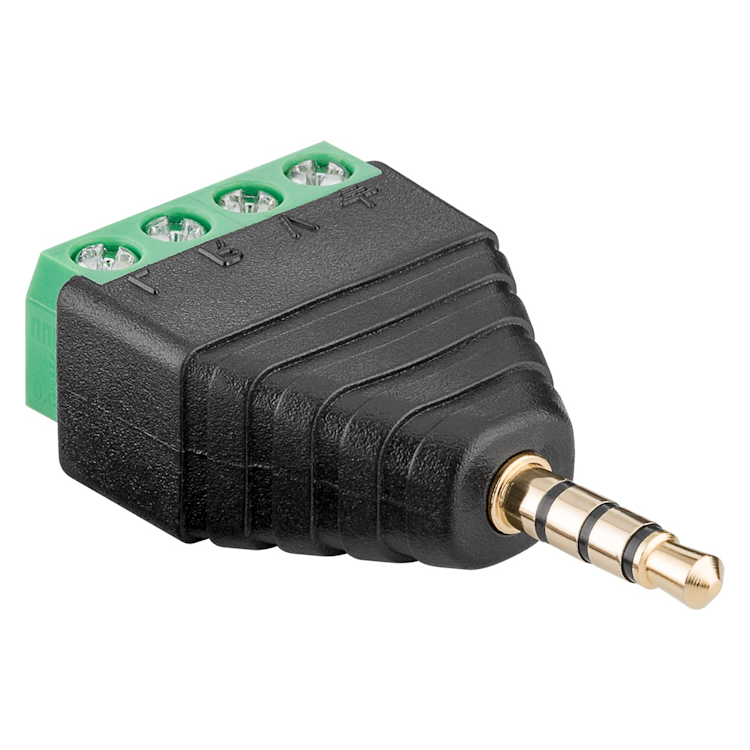

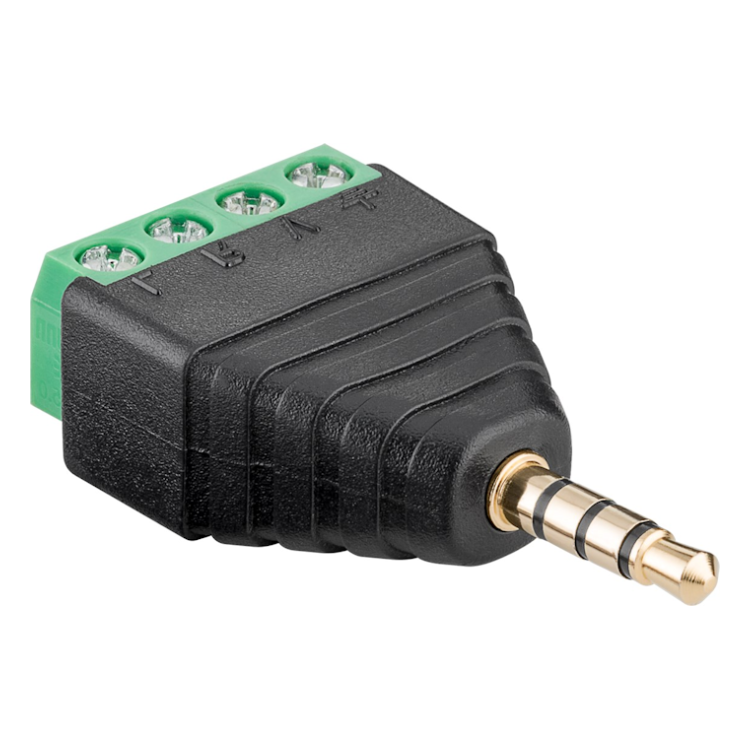

Deze adapter in het kort
- 3.5mm mannelijke jack stekker, geschikt voor stereo-audio
- 4-pins terminal block uitgang
- Geschikt om losse, gestripte draden te verbinden met 3.5mm jack
- Vergulde stekker voor signaaloverdracht met minimale ruis
Wat is jack?
De jack aansluiting kennen we vooral als hoofdtelefoonaansluiting of koptelefoon aansluiting. De jack aansluiting is er in verschillende maten waarbij 3.5 en 6.35 mm de meest gebruikte zijn. Deze adapter beschikt over een 3.5mm vergulde jack stekker.

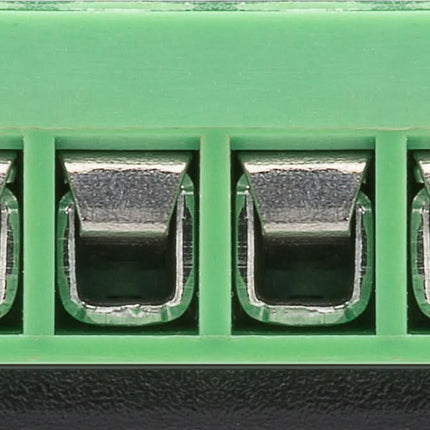

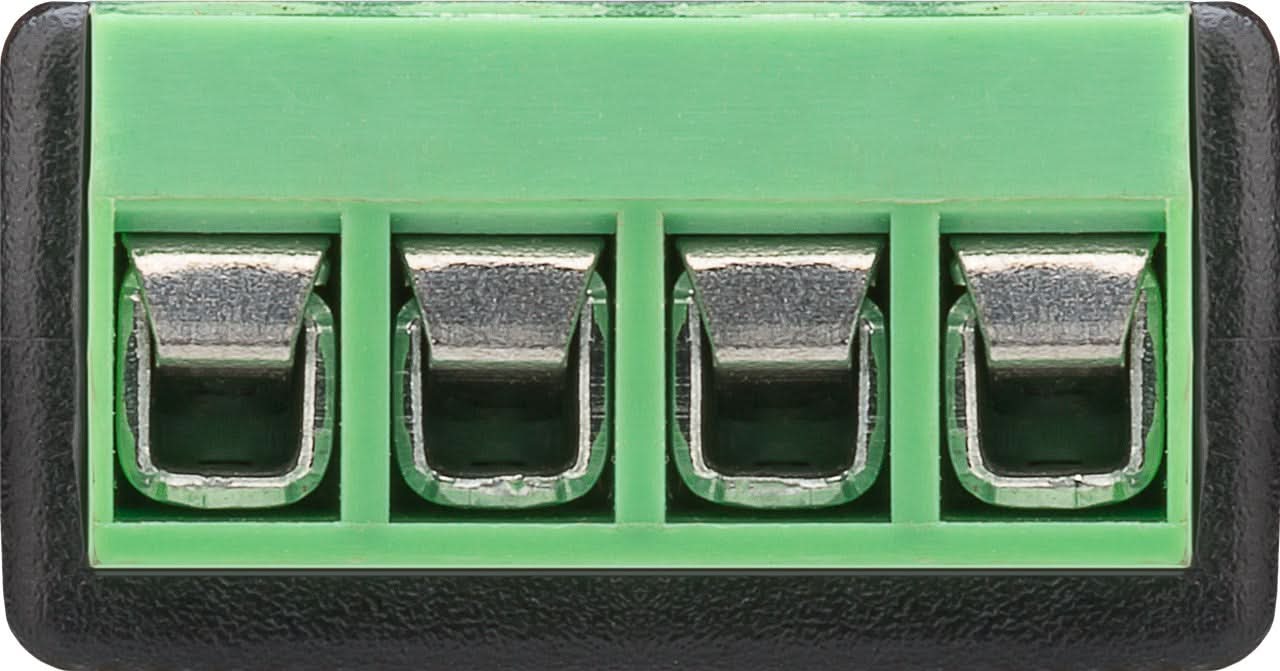

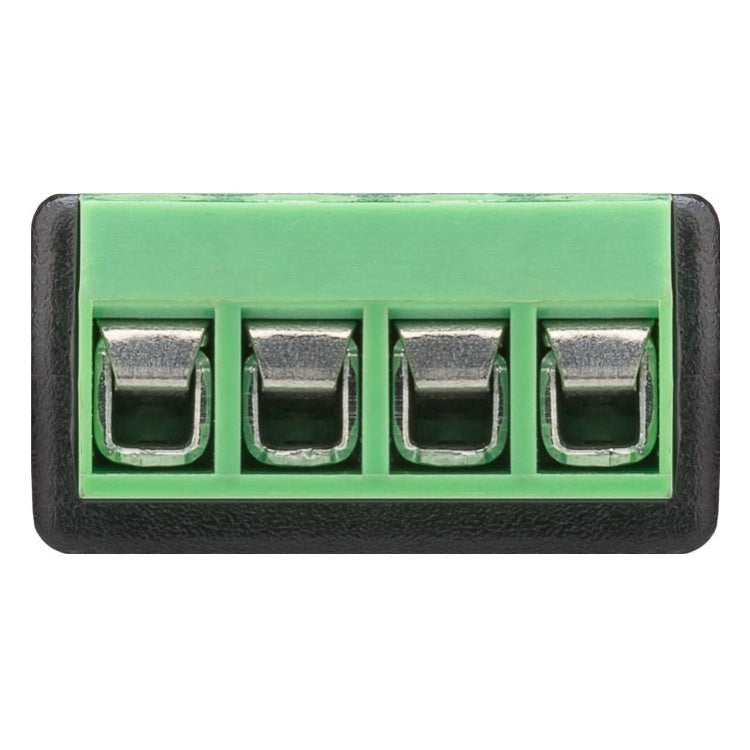

Over de terminal block
De terminal block bestaat uit één of meerdere openingen waar een afgestripte draad, eventueel voorzien van ader- endhuls, kan worden ingestopt, en vervolgens wordt vastgezet door van bovenaf een schroef aan te draaien die de draad vastklemt in de opening van de terminal. Deze terminal beschikt over 4 aansluitingen, die op de adapter zijn gemarkeerd als L(links), R(rechts), V, en aarde.
Voor meer details over dit product kunt u op de volgende link de datasheet bekijken:
Product data sheet
