Voor een computer, router of televisie wordt meestal een netwerkkabel met RJ45-stekkers gebruikt. In een fabriek, machine of buitentoepassing is zo’n gewone netwerkstekker echter niet altijd de beste keuze. Trillingen, vocht, stof en bewegende onderdelen kunnen de verbinding beschadigen of losmaken. Een M12-netwerkkabel is speciaal ontwikkeld voor omstandigheden waarin een stevige en betrouwbare aansluiting belangrijk is.
M12-netwerkkabels worden onder andere gebruikt in industriële automatisering, machines, camerasystemen en voertuigen. De ronde connector wordt stevig vastgeschroefd en is in geschikte uitvoeringen goed beschermd tegen stof en water. In deze blog lees je wat een M12-netwerkkabel is, welke coderingen er bestaan en waar je bij het kiezen van de juiste kabel op moet letten.
Wat is een M12-netwerkkabel?
Een M12-netwerkkabel is een ethernetkabel met minimaal één ronde M12-connector. De naam M12 verwijst naar de schroefdraad met een nominale diameter van twaalf millimeter. Door de schroefverbinding kan de stekker niet gemakkelijk losraken door trillingen, beweging of een trekkracht op de kabel.
De M12-connector wordt al lange tijd gebruikt voor sensoren, actuatoren, besturingen en andere industriële apparatuur. Voor netwerkverbindingen zijn speciale M12-uitvoeringen ontwikkeld die ethernetdata kunnen doorgeven.
Afhankelijk van de toepassing kan een kabel aan beide kanten een M12-stekker hebben. Er bestaan ook M12-naar-RJ45-kabels. Hiermee verbind je een industrieel apparaat met een normale netwerkswitch, computer of andere RJ45-aansluiting.
Waarom geen gewone RJ45-stekker gebruiken?
Een RJ45-connector is praktisch voor gebruik in woningen, kantoren en patchkasten. De stekker is compact en eenvoudig aan te sluiten. In zware industriële omstandigheden heeft hij echter enkele beperkingen.
Een normale RJ45-stekker wordt met een kunststof vergrendellipje vastgehouden. Dit lipje kan afbreken en biedt weinig bescherming tegen vocht en stof. De stekker kan bovendien losraken wanneer apparatuur voortdurend beweegt of trilt.
Een M12-connector biedt bij een passende aansluiting voordelen zoals:
- Een stevige geschroefde of vergrendelde verbinding
- Betere bescherming tegen stof en vocht
- Een ronde en mechanisch sterke behuizing
- Minder kans dat de stekker door trillingen loskomt
- Duidelijke coderingen die verkeerde aansluitingen helpen voorkomen
- Uitvoeringen voor vaste en bewegende industriële toepassingen
Daarom zie je M12-netwerkaansluitingen vooral op apparatuur die buiten een normale kantooromgeving wordt gebruikt.
Waar worden M12-netwerkkabels gebruikt?
M12-netwerkkabels worden toegepast op plaatsen waar betrouwbare datacommunicatie nodig is en de omgeving hogere eisen aan de aansluiting stelt. Voorbeelden zijn productielijnen, verpakkingsmachines, robots, industriële camerasystemen en transportsystemen.
Ook in voertuigen, spoorwegtoepassingen, landbouwmachines en installaties buiten kunnen ronde netwerkconnectoren worden gebruikt. De exacte geschiktheid hangt altijd af van de specificaties van de kabel en connector.
Veelgebruikte industriële ethernetprotocollen, zoals PROFINET en EtherNet/IP, kunnen gebruikmaken van M12-verbindingen. De connector bepaalt daarbij vooral de fysieke aansluiting. Het gebruikte netwerkprotocol en de ondersteunde datasnelheid worden bepaald door de aangesloten apparatuur en de complete bekabeling.
Wat betekent de codering van een M12-stekker?
M12-connectoren bestaan in verschillende coderingen. De codering wordt bepaald door de plaats van de contacten en een kunststof uitsparing of verhoging in de stekker. Hierdoor passen connectoren met verschillende functies niet zomaar in elkaar.
Dat is belangrijk, omdat M12-connectoren niet alleen voor ethernet worden gebruikt. Er zijn ook uitvoeringen voor sensoren, signaaloverdracht en elektrische voeding. Twee ronde M12-stekkers kunnen aan de buitenkant sterk op elkaar lijken, terwijl de binnenzijde en toepassing volledig verschillen.
Bij M12-netwerkkabels kom je vooral D-coded en X-coded tegen. Controleer daarom altijd de codering van de aansluiting op het apparaat voordat je een kabel bestelt.
M12 D-coded voor ethernet tot 100 Mbit/s
Een D-coded M12-netwerkconnector heeft meestal vier contacten en gebruikt twee aderparen. Deze uitvoering wordt veel toegepast voor Fast Ethernet-verbindingen tot 100 Mbit/s.
D-coded M12 komt onder andere voor bij industriële besturingen, sensoren, veldapparatuur en machines waarvoor een snelheid van 100 Mbit/s voldoende is. Voor veel besturingssignalen en machinecommunicatie is deze snelheid nog steeds ruim voldoende.
Een kabel met aan één kant M12 D-coded en aan de andere kant RJ45 kan worden gebruikt om zo’n industrieel apparaat op een normale ethernetpoort aan te sluiten. De RJ45-zijde heeft dan wel acht contactposities, maar voor de 100Mbit/s-verbinding worden slechts twee aderparen gebruikt.
Een D-coded kabel is niet bedoeld als vervanging voor een X-coded gigabitkabel. De coderingen passen niet op elkaar en ondersteunen verschillende kabelopbouwen.

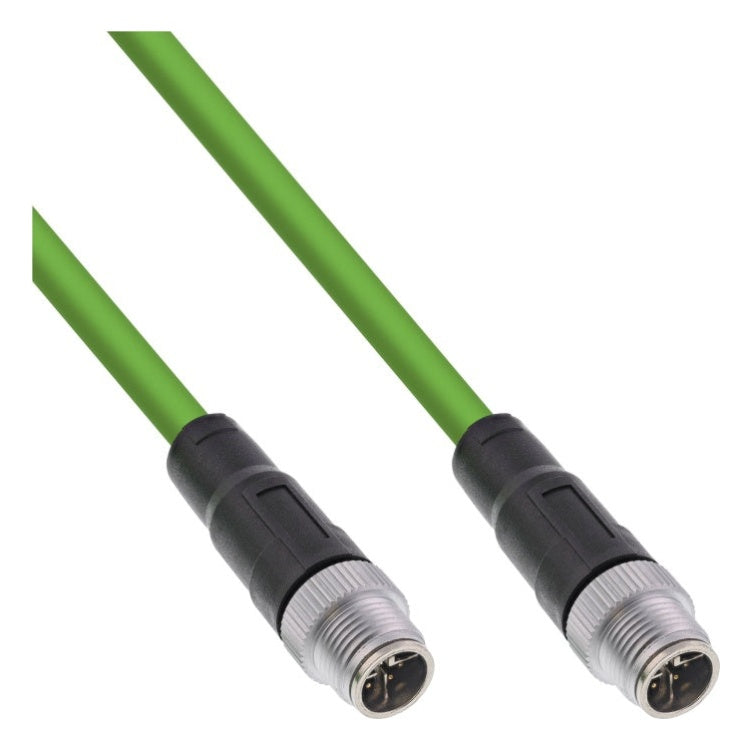

M12 X-coded voor hogere netwerksnelheden
Voor Gigabit Ethernet en hogere datasnelheden wordt vaak een M12 X-coded connector gebruikt. Deze heeft acht contacten en kan alle vier de aderparen van een ethernetkabel gebruiken.
De contacten zijn intern verdeeld in vier afgeschermde gedeelten. Deze constructie helpt om storingen en overspraak tussen de aderparen te beperken. Daardoor is de connector geschikt voor hogere transmissiefrequenties dan de traditionele D-coded uitvoering.
X-coded M12 wordt onder andere gebruikt bij industriële camerasystemen, beeldverwerking, snelle machinebesturing en apparatuur waarbij grotere hoeveelheden data worden uitgewisseld.
Controleer ook bij X-coded kabels de opgegeven netwerkcategorie en datasnelheid. Niet iedere M12-kabel ondersteunt automatisch dezelfde prestaties. De connector, kabelopbouw, afscherming en aangesloten apparatuur moeten allemaal geschikt zijn voor de gewenste snelheid.
M12 naar M12 of M12 naar RJ45?
Welke aansluitingen je nodig hebt, hangt af van de apparaten die je met elkaar wilt verbinden. Controleer daarom altijd beide uiteinden van de verbinding.
Een M12-naar-M12-netwerkkabel is geschikt wanneer beide apparaten een passende M12-netwerkaansluiting hebben. Dit komt bijvoorbeeld voor tussen industriële switches, besturingen, camera’s en veldapparatuur.
Een M12-naar-RJ45-kabel is geschikt wanneer één apparaat een industriële M12-aansluiting heeft en het andere apparaat een normale ethernetpoort. Denk aan de verbinding tussen een machine en een switch in een schakelkast.
Let daarnaast op het geslacht van de connector. M12-aansluitingen zijn verkrijgbaar als male en female. Kijk naar de contacten en niet alleen naar de schroefring. Een male connector heeft doorgaans pinnen, terwijl een female connector contactbussen heeft.
Let op de IP-beschermingsgraad
Een belangrijk voordeel van M12 is de mogelijkheid om een stof- en waterbestendige verbinding te maken. Veel industriële M12-verbindingen zijn na correcte montage bijvoorbeeld geschikt voor IP65 of IP67.
De opgegeven beschermingsgraad geldt alleen wanneer de stekker volledig en correct op een passende aansluiting is bevestigd. Een losse M12-stekker met open contacten is niet automatisch waterdicht. Sluit ongebruikte aansluitingen daarom af met een geschikte beschermkap.
Controleer ook of de andere zijde van de kabel dezelfde bescherming biedt. Een M12-naar-RJ45-kabel kan aan de M12-zijde een hoge IP-bescherming hebben, terwijl een normale RJ45-stekker meestal alleen voor een droge en beschermde omgeving bedoeld is.
De juiste kabelmantel kiezen
Niet alleen de connector, maar ook de buitenmantel van de kabel moet geschikt zijn voor de omgeving. Een kabel in een vaste machine-installatie krijgt andere belasting te verwerken dan een kabel die voortdurend meebeweegt in een kabelrups.
Let afhankelijk van de toepassing op eigenschappen zoals:
- Bestendigheid tegen olie en chemicaliën
- Geschiktheid voor bewegende toepassingen
- UV-bestendigheid bij buitengebruik
- Het toegestane temperatuurbereik
- Halogeenvrije materiaaluitvoering
- Weerstand tegen slijtage en mechanische belasting
- De minimale buigradius
Een PUR-kabelmantel wordt vaak gebruikt in industriële omgevingen vanwege de goede weerstand tegen slijtage, olie en beweging. PVC kan geschikt zijn voor minder zware en voornamelijk vaste toepassingen. Controleer altijd de productspecificaties voor jouw situatie.
Wanneer heb je een afgeschermde kabel nodig?
In een industriële installatie kunnen elektromotoren, frequentieregelaars, schakelaars en stroomkabels elektrische storingen veroorzaken. Een afgeschermde netwerkkabel kan helpen om de invloed van elektromagnetische storingen te beperken.
De afscherming werkt alleen goed wanneer de connectoren en aangesloten apparatuur deze correct doorgeven en aarden. Een afgeschermde kabel gebruiken zonder passende metalen connectorverbinding levert daarom niet automatisch volledige bescherming op.
Leg datakabels waar mogelijk op voldoende afstand van zware voedingskabels en motorbekabeling. Moeten kabels elkaar kruisen, doe dit dan bij voorkeur onder een rechte hoek. Volg bij industriële installaties altijd de installatievoorschriften van de fabrikant en het gebruikte netwerkprotocol.
Let op lengte en aanleg
Net als bij gewone netwerkkabels beïnvloeden kabellengte, aansluitingen en installatiekwaliteit de betrouwbaarheid van de verbinding. Gebruik niet onnodig veel verloopstukken of koppelingen. Iedere extra overgang kan signaalverlies en een mogelijk storingspunt toevoegen.
Kies een kabel die lang genoeg is zonder dat grote lussen ontstaan. Trek niet aan de connector en respecteer de minimale buigradius. Een scherpe knik kan de aderparen en afscherming beschadigen, ook wanneer aan de buitenkant weinig te zien is.
Zorg bij bewegende machines voor voldoende trekontlasting. De schroefverbinding voorkomt dat de stekker gemakkelijk loskomt, maar is niet bedoeld om voortdurend het volledige gewicht of de trekkracht van de kabel op te vangen.
Zo kies je de juiste M12-netwerkkabel
Controleer voor aankoop eerst de aansluiting en technische specificaties van beide apparaten. Noteer daarbij:
- De benodigde codering, bijvoorbeeld D-coded of X-coded
- Het aantal contacten
- Male of female aan beide zijden
- De gewenste datasnelheid
- M12 naar M12 of M12 naar RJ45
- De benodigde kabellengte
- De gewenste IP-bescherming
- De kabelmantel en omgevingsomstandigheden
- De vereiste afscherming
De stekker moet niet alleen fysiek passen, maar ook geschikt zijn voor het netwerk en de omstandigheden waarin de kabel wordt gebruikt.
Een betrouwbare netwerkverbinding in zware omstandigheden
M12-netwerkkabels combineren ethernetcommunicatie met een stevige ronde connector. Hierdoor zijn ze geschikt voor machines, automatisering en andere toepassingen waarin een normale RJ45-stekker onvoldoende bescherming of vergrendeling biedt.
D-coded M12 wordt veel gebruikt voor verbindingen tot 100 Mbit/s. Voor Gigabit Ethernet en hogere prestaties wordt vaak X-coded M12 met acht contacten toegepast. Controleer daarnaast altijd de IP-bescherming, kabelmantel, afscherming en connectorrichting.
Bekijk ons assortiment M12-netwerkkabels voor verschillende connectorcombinaties en kabellengtes. Door vooraf de codering, datasnelheid en aansluitingen te controleren, kies je een kabel die betrouwbaar past bij jouw industriële netwerktoepassing.
