Professioneel geluid met de XLR kabel

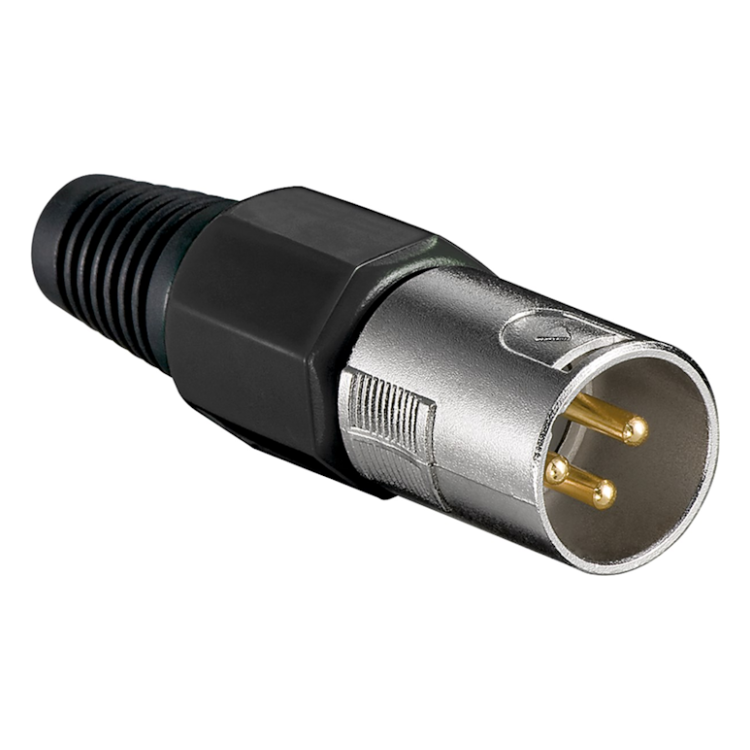

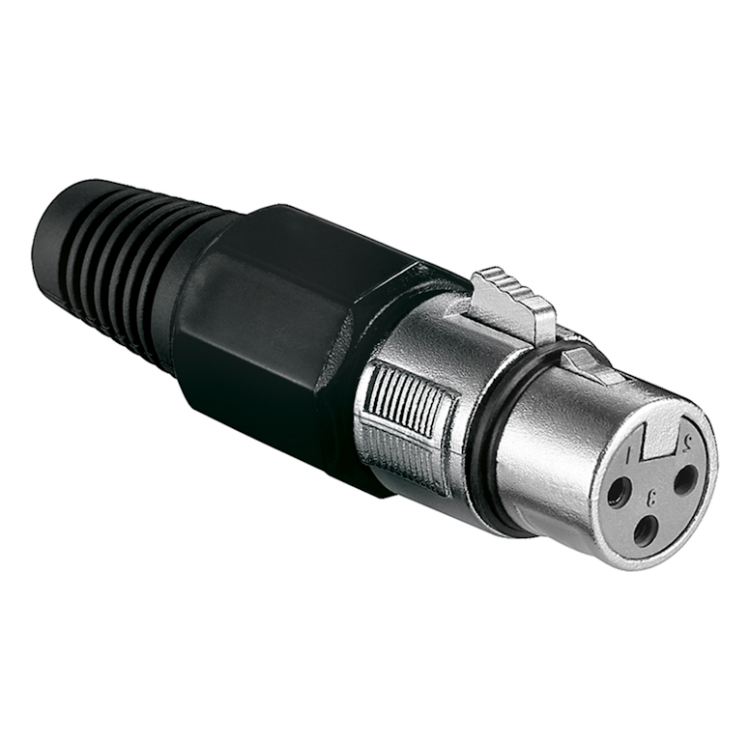

De XLR kabel komt in verschillende uitvoeringen en heeft afhankelijk van de toepassing een specifieke connector met 3, 5, of zelfs 7 pennetjes. Op onze webshop zul je voornamelijk 3-pins XLR kabels tegenkomen. Deze zijn bestemd om te worden gebruikt als audiokabel. De XLR kabel maakt gebruik van de XLR connector, wat soms ook wel 'Cannon stekker' wordt genoemd.

De stekkers van de XLR kabel lijken nogal log op het eerste zicht, maar brengen met hun formaat het voordeel van robuustheid en duurzaamheid. De XLR kabel vindt veel toepassing in de professionele geluidswereld, je zult deze dan ook niet gauw tegenkomen in de geluidsapparatuur voor binnenshuis. Voor de meer 'alledaagse' geluidskabels, kijk bij voorkeur tussen al onze andere audiokabels.

De aansluitingen die men maakt met XLR werken wat anders dan de gewone verbindingen zoals Jack of Tulp kabels. Lees verder voor meer informatie.

Het nut van Gebalanceerde Audio via de XLR verbinding

De 3-pins XLR connector wordt ingezet bij b.v. een geluidssignaal van versterker naar een speaker of hoofdtelefoon, maar ook bij het signaal van microfoons naar mengpanelen.

Waar je in een alledaagse en huishoudelijke setting niet gauw last zal krijgen van storing in je geluidskabels, ligt dit wat anders in de professionele setting.
Dit wordt een steeds groter probleem bij hele lange kabels, omdat deze via hun lengte makkelijker ruis uit de omgeving kunnen oppikken (EM interferentie). Daarnaast wil je b.v. een heldere en ruisloze opname kunnen maken van bijvoorbeeld een orkestuitvoering.

Wat doet gebalanceerde audio? De technologie is ingewikkeld, maar om het simpel uit te leggen: Bij een verbinding met XLR kabel worden er per audio-kanaal 3 pinnetjes gebruikt: Één voor de aarde/GND, en 2 voor het geluidssignaal (een live en neutral).

De + en - (of hot en neutral) pikken allebei een (EM) storing uit de omgeving op, maar het mooie van de elektronica in b.v. de aangesloten versterker, is dat deze in staat is beide stoorsignalen uit de live en neutral tegen elkaar op te heffen. Dit betekent dat het uitgangssignaal nagenoeg storingsvrij is, en je dus kunt rekenen op kraakhelder en ruisvrij geluid!

Een goede ezelsbrug voor de samenstelling van pinnetjes 1,2 en 3 is: X voor Xternal, L voor Live, en R voor Return.

De 3-pins XLR-stekker levert een mono signaal

Vanwege de werking van een XLR kabel is het vanzelfsprekend dat elke kabel en zijn 3-pins stekker wordt gebruikt voor één kanaal. Een stereo-audioverbinding zal dus 2 XLR kabels moeten gebruiken, met één 3-pins stekker per geluidskanaal.

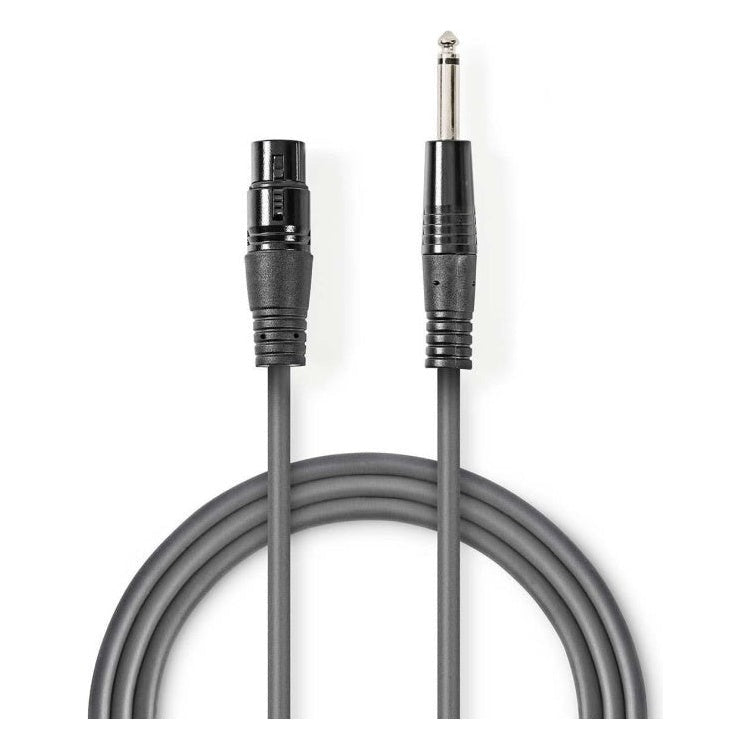

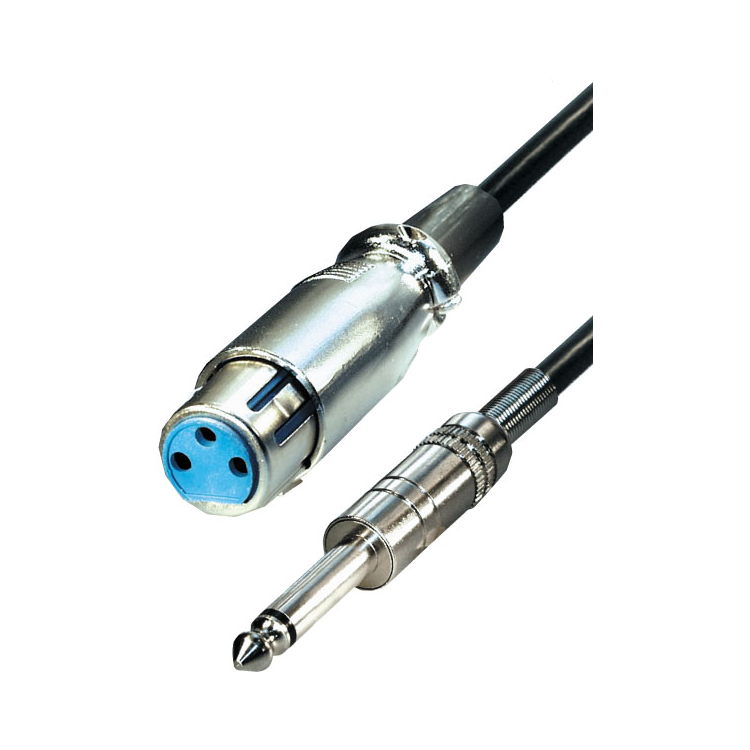

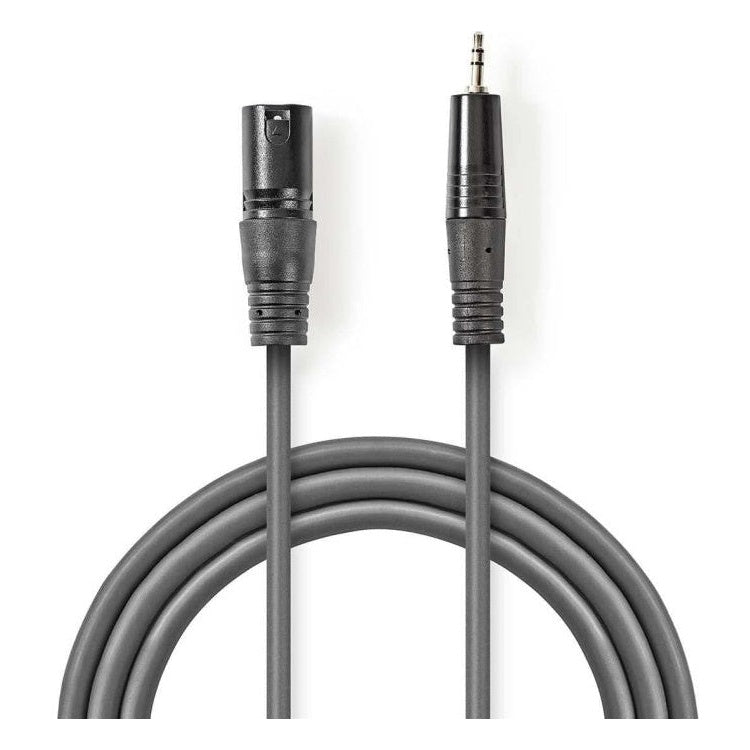

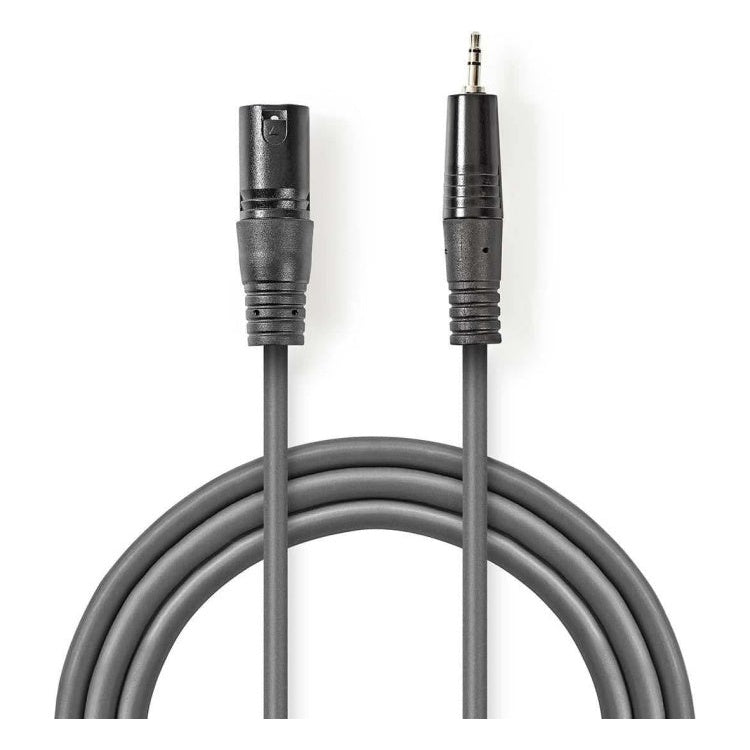

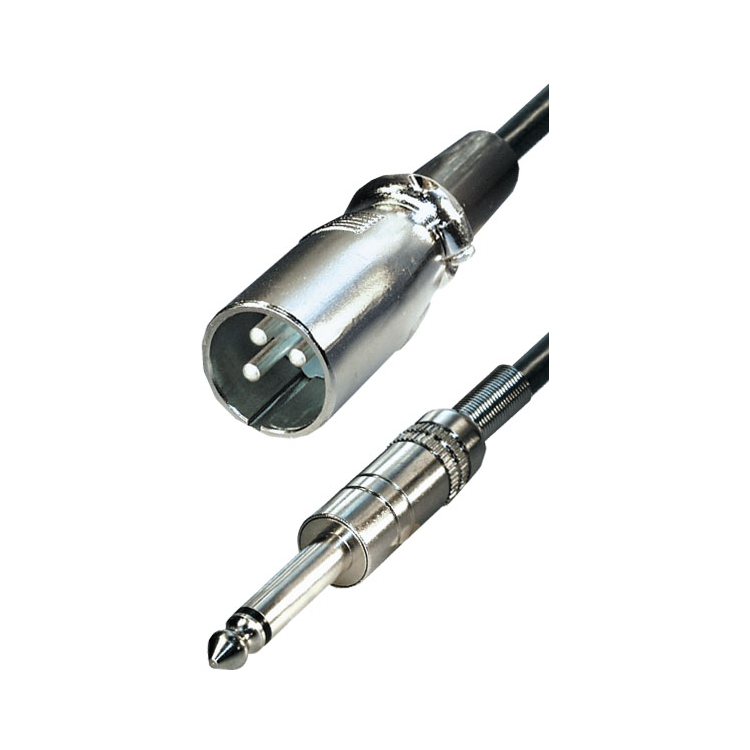

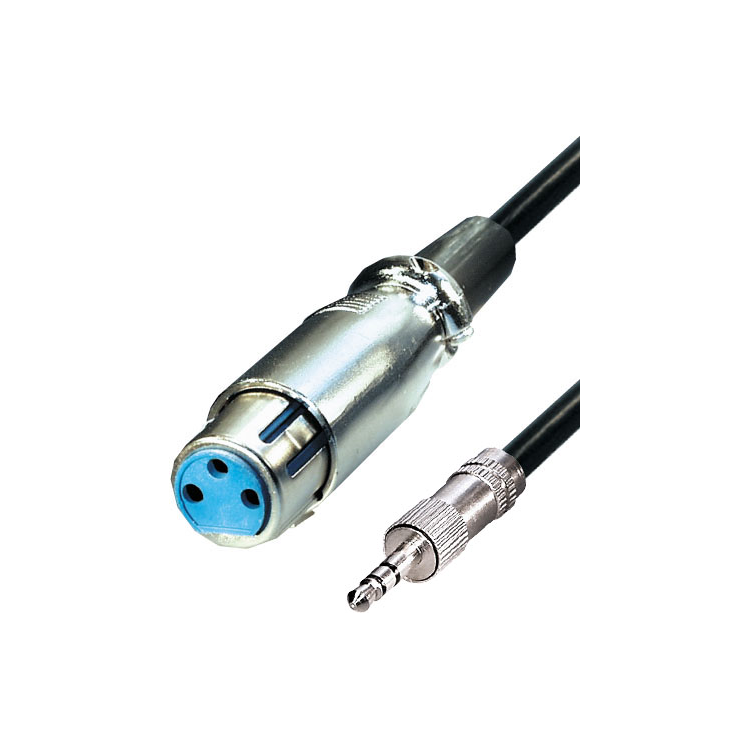

Mocht het in jouw setup nodig zijn, dan bieden we ook XLR verloopkabels met een 2- of 3-polige Jack stekker. Maar houd er wel rekening mee dat balanced stereo-geluid hiermee niet mogelijk is.
