Wil je een aanhanger, caravan, fietsendrager of paardentrailer aansluiten op je auto, maar passen de stekker en contactdoos niet op elkaar? Dan heb je waarschijnlijk een verloopstekker voor de trekhaak nodig. Veel oudere aanhangers hebben een 7-polige stekker, terwijl moderne auto’s steeds vaker zijn uitgerust met een 13-polige contactdoos. Het omgekeerde komt ook voor.
Met de juiste adapter kun je beide aansluitingen meestal eenvoudig met elkaar verbinden. Een verloopstekker verandert echter alleen de fysieke aansluiting. Hij kan geen extra elektrische functies toevoegen die niet aanwezig zijn in de stekker, bedrading of trekhaakmodule. In deze blog lees je wat het verschil is tussen 7- en 13-polig, welk verloopstuk je nodig hebt en waar je bij het aansluiten op moet letten.
Waarvoor dient de trekhaakstekker?
De elektrische aansluiting naast de trekhaak zorgt ervoor dat de verlichting en andere elektrische functies van de aanhanger samenwerken met de auto. Zodra je richting aangeeft of remt, moeten de bijbehorende lampen op de aanhanger of fietsendrager ook reageren.
Afhankelijk van het type aansluiting kunnen onder andere de volgende functies worden doorgegeven:
- Linker en rechter richtingaanwijzer
- Remlichten
- Achterlichten en kentekenverlichting
- Mistachterlicht
- Achteruitrijlicht
- Constante 12V-voeding
- Geschakelde 12V-voeding
- Voeding voor een koelkast of accu in een caravan
Voor alleen de basisverlichting zijn zeven aansluitingen voldoende. Voor extra functies zijn meer contacten nodig. Dat is de belangrijkste reden waarom de 13-polige aansluiting is ontwikkeld.
Wat is een 7-polige aansluiting?
De bekende 7-polige trekhaakstekker is al lange tijd in gebruik bij eenvoudige aanhangers, bagagewagens en oudere fietsendragers. De Europese 7-polige aansluiting voor lichte aanhangers is gebaseerd op de ISO 1724-indeling.
De zeven polen worden gebruikt voor de belangrijkste verlichtingsfuncties. Denk hierbij aan de richtingaanwijzers, remlichten, achterlichten, kentekenverlichting, massa en het mistachterlicht.
Een 7-polige aansluiting is doorgaans voldoende voor:
- Een eenvoudige bagageaanhanger
- Een kleine boottrailer
- Een oudere fietsendrager zonder achteruitrijlicht
- Een aanhanger met alleen de noodzakelijke verlichting
De beperking van 7-polig is dat er geen vrije contacten overblijven voor aanvullende functies. Een achteruitrijlicht, permanente voeding of geschakelde voeding kan daardoor niet volgens de normale indeling worden aangesloten.
Waarom is de 13-polige aansluiting gekomen?
Aanhangers, caravans en fietsendragers kregen in de loop der jaren meer elektrische functies. Alleen de basisverlichting was daardoor niet meer voldoende. Vooral caravans hebben tijdens het rijden vaak extra stroomvoorzieningen nodig.
De 13-polige aansluiting volgens ISO 11446 biedt naast de normale verlichting aansluitingen voor onder andere het achteruitrijlicht, een constante 12V-voeding en een geschakelde voedingslijn. Voor de extra voedingscircuits zijn ook afzonderlijke massa-aansluitingen beschikbaar.
Dat maakt 13-polig onder andere geschikt voor:
- Moderne caravans
- Nieuwere aanhangers met achteruitrijverlichting
- Paardentrailers met uitgebreide verlichting
- Moderne fietsendragers met mist- en achteruitrijlicht
- Toepassingen die een permanente of geschakelde voeding nodig hebben
De moderne 13-polige Jaeger-stekker wordt met een draaibeweging vergrendeld. Hierdoor zit de stekker stevig vast en is de aansluiting beter beschermd tegen vocht en vuil dan de traditionele 7-polige uitvoering.
Van 13-polige auto naar 7-polige aanhanger

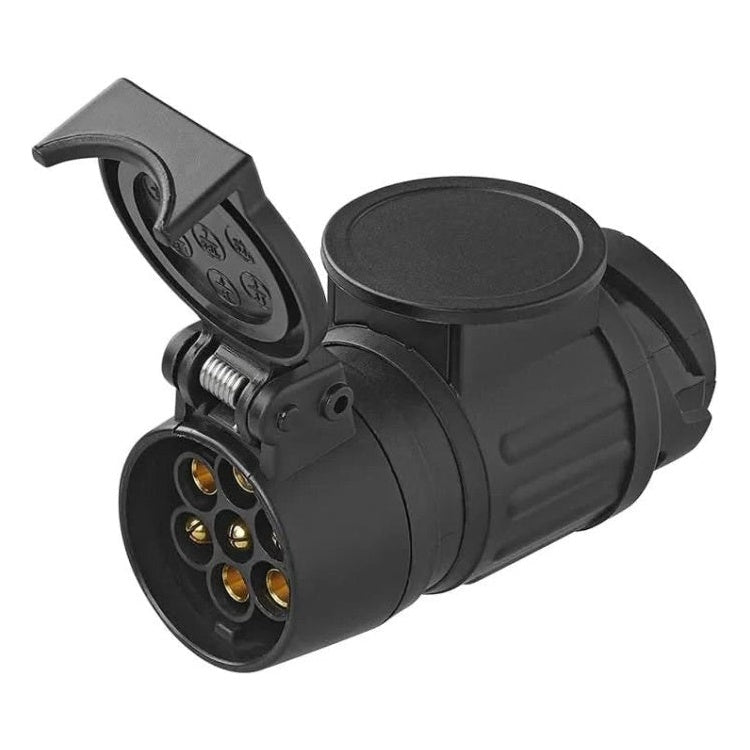

Heeft je auto een 13-polige contactdoos en je aanhanger een 7-polige stekker? Dan heb je een verloopstekker van 13-polig naar 7-polig nodig. Dit is een veelvoorkomende combinatie, omdat nieuwe auto’s vaak een 13-polige aansluiting hebben terwijl veel oudere aanhangers nog 7-polig zijn.
De adapter gaat in de 13-polige contactdoos van de auto. Vervolgens sluit je de 7-polige stekker van de aanhanger aan op de andere kant van het verloopstuk.
De normale verlichtingsfuncties van de 7-polige stekker kunnen dan worden doorgegeven. De overige contacten van de 13-polige aansluiting blijven ongebruikt. Dat is meestal geen probleem, omdat een eenvoudige 7-polige aanhanger deze functies toch niet heeft.
Let bij een compacte adapter op dat je hem na gebruik uit de contactdoos haalt. Wanneer de adapter blijft zitten, kan hij onnodig worden blootgesteld aan regen, vuil en strooizout. Bovendien kan een uitstekende adapter beschadigd raken.
Van 7-polige auto naar 13-polige aanhanger
Heeft de auto een 7-polige contactdoos en de aanhanger, caravan of fietsendrager een 13-polige stekker? Dan heb je een verloopstuk van 7-polig naar 13-polig nodig.
Met deze adapter kun je de 13-polige stekker fysiek aansluiten op de 7-polige contactdoos. Alleen de functies die in de 7-polige aansluiting van de auto beschikbaar zijn, worden doorgegeven.
Dat betekent dat bepaalde functies mogelijk niet werken, zoals:
- Het achteruitrijlicht
- Een constante 12V-aansluiting
- Een geschakelde 12V-aansluiting
- De koelkast in een caravan tijdens het rijden
- Het laden van een caravanaccu
Een verloopstuk maakt van een 7-polige aansluiting dus geen volledig functionele 13-polige aansluiting. Daarvoor moet de trekhaakelektra van de auto worden uitgebreid of vervangen.
Kan een caravan met een 7- naar 13-polige adapter worden aangesloten?
Een caravan met een 13-polige stekker kan vaak tijdelijk via een verloopstuk op een 7-polige auto worden aangesloten. De belangrijkste verlichting kan dan werken, mits de bedrading en adapter correct zijn aangesloten.
Voor normaal en regelmatig gebruik is dit niet altijd de beste oplossing. Een caravan kan de extra polen bijvoorbeeld gebruiken voor de koelkast, binnenverlichting, permanente voeding en het laden van de huishoudaccu.
Wil je deze functies onderweg blijven gebruiken, dan moet de auto een correct aangesloten 13-polige contactdoos hebben. Niet iedere gemonteerde 13-polige aansluiting is automatisch volledig bedraad. Bij sommige trekhaaksets zijn alleen de verlichtingsfuncties aangesloten en moeten voedingskabels apart worden gemonteerd.
Jaeger en Multicon: niet iedere 13-polige stekker is hetzelfde
Bij 13-polige trekhaakaansluitingen kun je verschillende uitvoeringen tegenkomen. De meest gebruikte moderne uitvoering is de ronde 13-polige Jaeger-aansluiting volgens ISO 11446. Deze stekker wordt geplaatst en daarna met een draaibeweging vergrendeld.

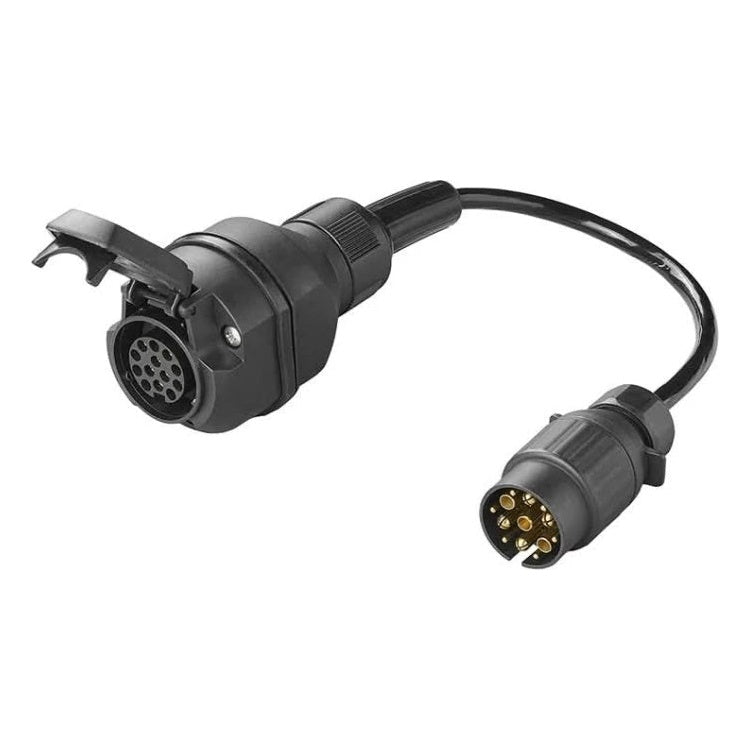

Daarnaast bestaan Multicon- en Multicon West-aansluitingen. Deze zijn vooral in Nederland en Duitsland toegepast. Een kenmerk van bepaalde Multicon-uitvoeringen is dat een standaard 7-polige stekker rechtstreeks in de 13-polige contactdoos past.
Een Jaeger-contactdoos is niet rechtstreeks geschikt voor een normale 7-polige stekker. Daarvoor heb je een adapter nodig. Controleer daarom altijd de vorm en indeling van de aansluiting en kijk niet alleen naar het aantal polen.
Welke verloopstekker heb je nodig?
Kijk eerst naar de contactdoos op de auto en daarna naar de stekker van de aanhanger of fietsendrager. De richting in de productnaam wordt doorgaans aangegeven vanaf de aansluiting van de auto naar de stekker van de aanhanger.
- Auto 13-polig en aanhanger 7-polig: kies een adapter van 13 naar 7-polig.
- Auto 7-polig en aanhanger 13-polig: kies een adapter van 7 naar 13-polig.
- Auto met 13-polige Jaeger-aansluiting: kies een adapter die specifiek geschikt is voor Jaeger.
- Auto met Multicon-aansluiting: controleer of de 7-polige stekker al rechtstreeks past.
In de collectie trekhaak-elektra vind je verloopstekkers, stekkers, contactdozen en andere benodigdheden voor de elektrische aansluiting van een aanhanger, caravan of fietsendrager.
Controleer de verlichting na het aansluiten
Controleer na het plaatsen van de stekker altijd of alle beschikbare verlichting goed werkt. Laat bij voorkeur iemand achter de aanhanger staan terwijl je de verschillende functies één voor één inschakelt.
Controleer in ieder geval:
- De linker richtingaanwijzer
- De rechter richtingaanwijzer
- De remlichten
- De achterlichten
- De kentekenverlichting
- Het mistachterlicht
- Het achteruitrijlicht wanneer dit aangesloten hoort te zijn
Bij moderne auto’s kan een defecte lamp of slechte verbinding op het dashboard worden gemeld. Ook kan de trekhaakmodule invloed hebben op parkeersensoren, mistverlichting en stabiliteitssystemen. Gebruik daarom een passende adapter van goede kwaliteit en voorkom losse contacten.
Wat als de verlichting niet goed werkt?
Werkt een lamp niet of knippert de verlichting vreemd? Controleer dan eerst of de stekker volledig in de aansluiting zit en of de adapter correct is vergrendeld. Bekijk vervolgens de contacten op vuil, oxidatie en verbogen pennen.
Veel storingen ontstaan door een slechte massaverbinding. Mogelijke symptomen zijn zwak brandende lampen, meerdere lampen die tegelijk knipperen of verlichting die reageert wanneer je een andere functie inschakelt.
Maak vervuilde contacten voorzichtig schoon en vervang ernstig gecorrodeerde of beschadigde onderdelen. Gebruik geen adapter met een gescheurde behuizing, losse contacten of beschadigde afdichting.
Wanneer kun je beter de contactdoos laten vervangen?
Een verloopstekker is ideaal wanneer je af en toe een aanhanger met een andere aansluiting gebruikt. Trek je regelmatig een moderne caravan, paardentrailer of fietsendrager met 13-polige stekker, dan kan het praktischer zijn om de 7-polige contactdoos van de auto te laten vervangen door een 13-polige uitvoering.
Dat geldt vooral wanneer je het achteruitrijlicht en de extra voedingsaansluitingen nodig hebt. Alleen een nieuwe contactdoos monteren is niet altijd genoeg. Ook de bekabeling, zekeringen en trekhaakmodule moeten geschikt zijn voor de gewenste functies.
Laat aanpassingen aan moderne voertuigen bij twijfel uitvoeren door een deskundige. Verkeerde bedrading kan storingen, kortsluiting of foutmeldingen veroorzaken.
De juiste adapter voor iedere combinatie
Een 7-polige aansluiting is voornamelijk bedoeld voor de basisverlichting van eenvoudige aanhangers. De 13-polige aansluiting biedt daarnaast ruimte voor het achteruitrijlicht en extra stroomvoorzieningen. Daarom wordt 13-polig veel gebruikt bij moderne caravans, fietsendragers en uitgebreidere trailers.
Met een verloopstekker van 13 naar 7-polig kun je een oudere aanhanger meestal probleemloos aansluiten op een moderne auto. Bij een verloop van 7 naar 13-polig blijven alleen de functies van de 7-polige autoaansluiting beschikbaar. Een adapter kan immers geen extra elektrische aansluitingen creëren.
Controleer voor aankoop welk type contactdoos op de auto zit, welke stekker de aanhanger heeft en welke functies je nodig hebt. Test na het aansluiten altijd de volledige verlichting voordat je de weg op gaat.
