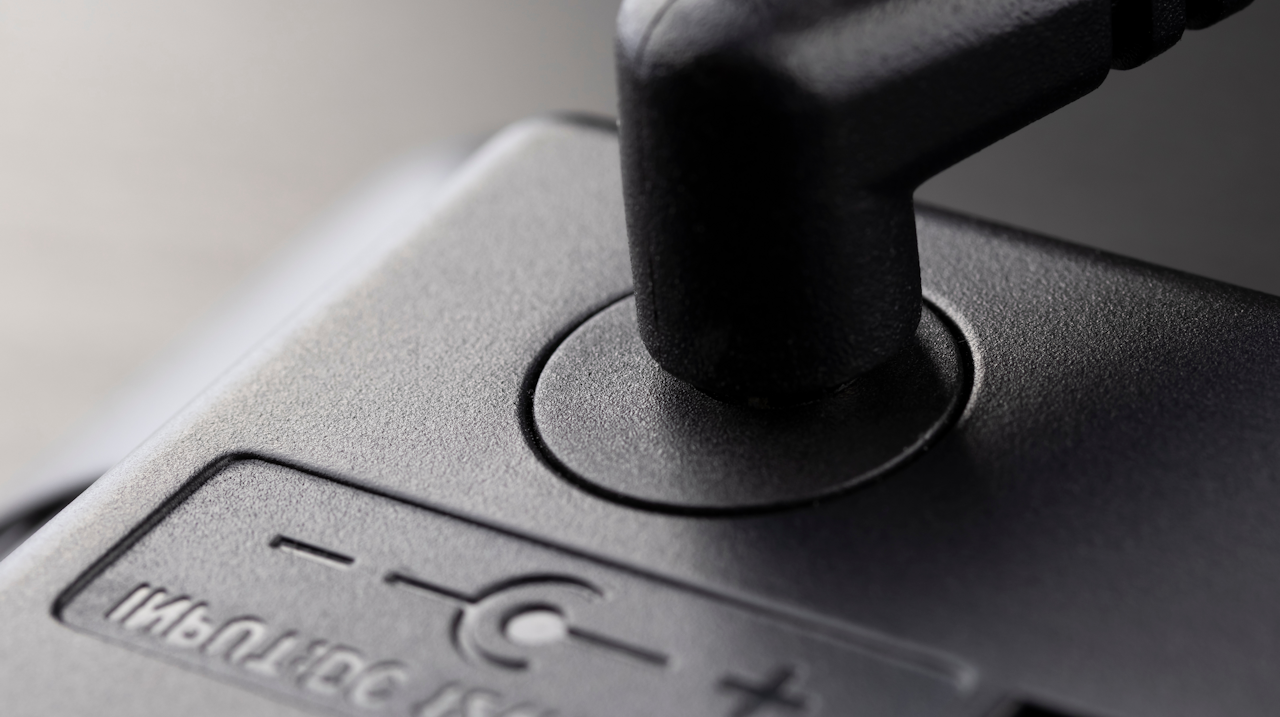

Uitleg: de juiste maat DC-stekker kiezen

• 15 september 2025
• 3 min lezen

Veel apparaten gebruiken een DC-stekker (ook wel barrel plug of voedingsplug genoemd) voor de voeding. Er zijn echter veel verschillende maten bij DC kabels, zoals bijvoorbeeld 5,5 x 2,5 mm of 5,5 x 2,1 mm. Om de juiste te kiezen is het belangrijk te begrijpen wat die maten betekenen en hoe je kunt meten welke je nodig hebt.

Wat betekenen de maten?

De maat van een DC-stekker wordt meestal aangegeven met twee getallen (soms drie):

• Buitenmaat (Ø buiten): dit is de buitendiameter van de stekkerhuls. Bijvoorbeeld 5,5 mm.
• Binnenmaat (Ø binnen): dit is de diameter van het pinnetje binnenin de stekker. Bijvoorbeeld 2,1 mm of 2,5 mm.
• Lengte (optioneel): soms wordt ook de lengte van de huls vermeld, bijv. 9,5 mm.

Voorbeeld: 5,5 x 2,1 mm

• 5,5 mm = buitendiameter
• 2,1 mm = binnendiameter


Waarom is dit verschil belangrijk?

• 5,5 x 2,1 mm en 5,5 x 2,5 mm lijken bijna hetzelfde: de buitenkant past in hetzelfde chassisdeel.
• Maar: het pinnetje binnenin is anders dik, dus een 2,1 mm stekker kan te los zitten op een 2,5 mm aansluiting, of juist niet goed contact maken.
• Gevolg: slechte verbinding, vonkvorming of helemaal geen voeding.

Hoe bepaal je de juiste maat?

Er zijn drie manieren om dit goed te meten:

1. Check de originele adapter of handleiding
   Vaak staat de maat van de DC-plug aangegeven in de specificaties. Bijvoorbeeld: “DC plug: 5,5 x 2,1 mm”.
2. Meet met schuifmaat (caliper)
   Meet de buitendiameter van de plug of van het apparaat’s ingang, meestal 5,5 mm, 4,0 mm of 3,5 mm.

   Meet de binnendiameter van de plug (gaatje) of van het pinnetje in het apparaat, vaak 2,1 mm, 2,5 mm, 1,7 mm. Dit geeft je de exacte maat.
3. Probeer met testset plugjes
   Er bestaan sets met verschillende DC-plugjes. Daarmee kun je eenvoudig passen en meten totdat je de juiste vindt. Dit is handig bij oudere apparaten zonder documentatie.

Veelvoorkomende maten

• 5,5 x 2,1 mm → heel gebruikelijk bij routers, monitoren, veel consumentenelektronica.
• 5,5 x 2,5 mm → vaak bij oudere apparatuur en sommige laptops.
• 4,0 x 1,7 mm → bij compacte apparaten, sommige camera’s of notebooks.
• 3,5 x 1,35 mm → vaak bij kleinere elektronica en dunne apparaten.
• 2,5 x 0,7 mm → kleine draagbare apparaten, vaak oudere modellen.

Zoals je ziet liggen sommige maten ontzettend dicht bij elkaar. Het verschil in dikte van het pennetje tussen de bovenste twee maten is slechts 0,4 mm. Precies meten is dus noodzakelijk.

Praktische tips

• Te klein werkt nooit. Een 2,1 mm stekker in een 2,5 mm apparaat wobbelt en maakt slecht contact.
• Te groot past niet. Een 2,5 mm stekker past fysiek niet in een 2,1 mm ingang.
• Lengte kan ook tellen. Als de stekker te kort is, raakt hij het pinnetje niet goed.
• Polariteit controleren! Naast de maat moet ook de polariteit (meestal center +) overeenkomen.

Samenvatting

Een DC kabel met een stekkermaat zoals 5,5 x 2,1 mm betekent: 5,5 mm buitendiameter, 2,1 mm binnendiameter. De maat is belangrijk omdat de pin in het apparaat goed contact moet maken. Meet met een schuifmaat of gebruik een plugset om de juiste maat te vinden. Bij twijfel: check de originele adapter of de handleiding van het apparaat.
